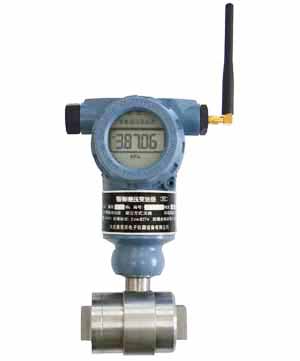

SP3000无线智能差压变送器

  概 述
    SP3000 无线智能差压变送器是一种带有微处理器的全数字化、智能化、网络化的压差测量仪表，是一个完整的小型数据采集处理和无线传输系统。它是由压阻式差压传感器、运算放大器、AD转换电路、CPU微处理器、补偿温度传感器、无线通讯电路、充电电池以及保护电路等组成。


  用 途
    SP3000 无线智能差压变送器，可以多节点无线组网，点对多点的无线组网。可广泛应用于石油、化工、冶金、电力、轻工、纺织、建材、水文、地质勘察以及其它行业的压差测量。特别适合以下特殊环境的现场应用：
    ◆ 野外环境或温差变化较大的恶劣环境下的现场使用；
    ◆ 高温、高压、有毒有害气体容易泄露、不宜去人观察的危险区域的现场使用；
    ◆ 无外接电源供电场所的压差连续测量；
    ◆ 不适宜连线通过、不能挖沟布线的现场条件下的压差测量；
    ◆ 便携式非固定场所的压差测量。


  功能特点
    ◆ 无线智能差压变送器现场安装方便，不用挖沟布线。在大规模的生产过程控制项目中节约了大量电缆和施工费用，降低了项目成本。
    ◆ 无线智能差压变送器具有全量程温度补偿和非线性补偿功能。在补偿温度范围内的任何环境温度下使用，均能保证变送器的测量精度。
    ◆ 无线智能差压变送器可以多节点无线组网，点对多点无线组网。理论上同一个接收器可以接收255个无线变送器的传输数据，但实际上要根据现场使用工矿和无线变送器的数据发送时间间隔而定。
    ◆ 无线智能差压变送器具有仪器设备的型号、编号、ID号、数据发送时间间隔、通讯波特率、阻尼系数、修正系数以及压差温度计量单位等出厂参数的存储功能，具有对供电电压、传感器、压差温度标定参数以及CPU等故障自诊断功能。
    ◆ 在中控室通过无线方式，可以直接对连接在节点上的变送器进行参数的设置更改和故障的自诊断，实现对变送器的无线远程操作。
    ◆ 无线智能差压变送器使用不受限制的422～433MHz公用频道，不必申请频道。
    ◆ 无线智能差压变送器具有两种当地显示方式。显示模式下，变送器的液晶显示器实时显示当前压差；不显模式下，按变送器上的显示开关，可显示当前压差。
    ◆ 无线智能变送器的所有电路设计采用低功耗技术，功耗小，省电。标准配置的变送器电池为内置式可充电电池，一次充满电后可连续工作一年以上。


  技术指标
    ◆ 被测介质：气体、液体、蒸汽；
    ◆ 压力类型：压差；
    ◆ 量程：50～2000KPa（可选）；
    ◆ 正端过压：2倍满量程；
    ◆ 负端过压：1倍满量程；
    ◆ 静压：≤20MPa；
    ◆ 测量精度：0.05、0.1、0.25、0.5%F.S.（可选）；
    ◆ 环境温度：-30～70℃（本质安全型）、-40～125℃（可选，非本质安全型）；
    ◆ 温度补偿范围：-40～125℃（可选）；
    ◆ 供电电压：内置DC3.6V、2200mAh充电电池组；
    ◆ zui大工作电流：＜45mA；
    ◆ 通讯时间间隔：1S～24H；
    ◆ 电池工作时间：1年；
    ◆ 无线传输距离：视距500m；
    ◆ 通讯频段：ISM波段，422-433MHz、Zigbee，2.4GHz频段；
    ◆ 接口波特率：9600 bps；
    ◆ 液晶显示：5位数字显示；
    ◆ 机械连接：1/4 NPT内螺纹；
    ◆ 防爆型产品：符合GB3836.4-2000标准，防爆标志：ExiaⅡCT4。

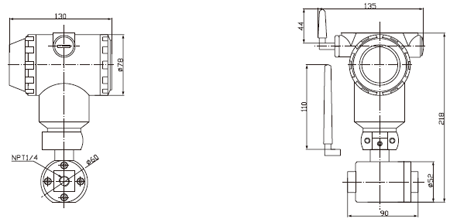

  外型尺寸

  结构材料
    传感器膜片：不锈钢316L；
    传感器夹板：不锈钢316L或3cr13；
    传感器与夹板的密封方式：氟橡胶O型密封圈；
    变送器壳体：铝合金。


  选型指南


  选型提示
    ◆ 标准配置的无线智能差压变送器的电池为内置式DC3.6V、2200mAh可充电电池组，电池工作时间1年，无线传输距离为可视距离500m。根据用户需要可配置外接电源或太阳能电池，工作时间更长，无线传输距离更远，可达1Km以上。
    ◆ 无线智能差压变送器的传输天线分长天线和短天线，用户选型时请在订单上注明。
