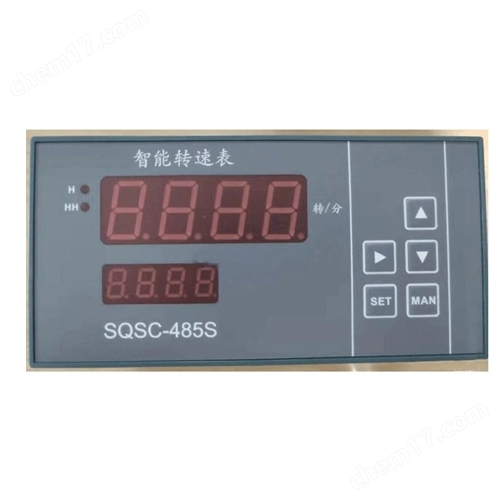

MKY-SQSC-485 智能转速表

MKY-SQSC-485 智能转速表

SQSC-485A 智能转速表是采用单片微机构成的智能化数字显示综合仪表。由于SQSC-485A智能转速表装有220V交流滤波器,有效地抑制了电流尖峰脉冲的干扰,加之信号输入与主机全部光电隔离,软件采用数字滤波,更增强了SQSC-485A智能转速表的抗干扰能力,使SQSC-485A智能转速表具有精度高,功能强,可靠性好,使用灵活方便,显示清晰等特点,可广泛适用于电站汽轮机及工业汽轮机测速及其他各类转速频率测量场合。

    SQSC-485A 智能转速表能对工业生产带有轮（轴）转动的运行设备进行转速,线速或运转频率进行检测,显示。带有4~20mA或0~10mA标准电流信号输出功能,转速上,下限控制功能。具有与多种类型探头配用,安装灵便,无需调试或校准等特点。测速范围宽,可用于检测低转速。智能转速表SQSC-485是工业现场测量转速,自动控制的理想选择。

主要性能及特点：

1,数字显示转速（转/分）。测量范围：6转/分－6000转/分（或0.1Hz－100Hz）。

速显示误差在：≦0.2%FS。（小于0.1Hz时作零值处理）。

2,提供4～20mA或0～10mA电流输出。电流变换误差在：≤0.25%FS。

3,提供一组常闭,常开控制触点输出,用于转速的上,下限控制。控制触点容量：AC220V-5A

4,提供两种电源选择：AC 220V±22V（功耗≤5W）；或DC24V（工作电流≤100mA）.

5,用户可自由设定：上,下限,4～20mA对应转速范围

6,探头到检侧片的距离：1-6mm。防护等级：IP66。

7,欠/超速时间0-15S可调,便于现场控制。

安装说明

    SQSC-485A智能转速表一般安装在操作室（控制室）,也可安装在现场的控制箱内,其与现场转速探头SFS-Z2用二芯信号电缆相连（干扰大的场合最好用二芯屏蔽电缆）。安装位置要便于取用220V电源或直流24V电源,便于操作人员观看。

    转速探头SFS-Z2可根据现场特点选择轴向端面偏心处安装或径向轮（轴）外圆周处安装：将测速探头用连接件固定在安装处的稳固位置,轮（轴）的测速位置应安装“转速信号生成点”,此点与检测探头应保持一定的间距。采用接近开关检测时,该转速信号生成点,与探头保持1~6mm间距。
