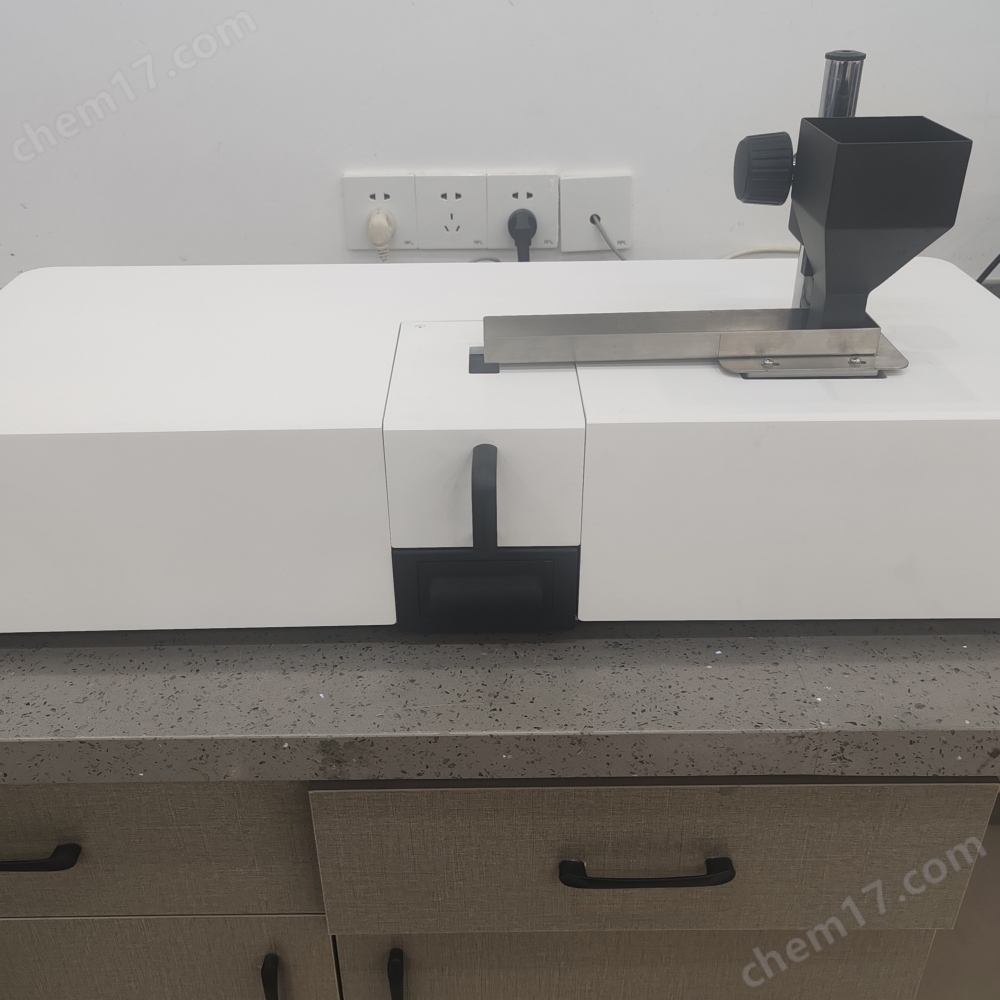

动态颗粒图像粒度粒形分析仪

一，仪器介绍

动态颗粒图像粒度粒形分析仪采用自由落体+超声分散模式，能够对10~10000微米范围内的干样颗粒进行实时采集、分析机动态颗粒图像粒度分布、长径比、圆形度形貌分布等参数检测，仪器满足《Q-CR865-2022铁路混凝土用机制砂》标准和ISO 13322-2:2021粒度分析.图像分析方法.第2部分:动态图像分析方法标准。

二、测量原理和技术参数

2.1 测量原理

 测量光路原理图

动态颗粒图像粒度粒形分析仪测量系统光路系统采用平行光源（远心光路）配合远心镜头组合，通过振动送料器将干样颗粒均匀输送落料口，颗粒通过自由落体分散的方式，经过测量光路区域，配合高速工业相机，实时捕捉下落颗粒图像, 测量原理如图1所示。颗粒图像通过数字图像处理软件，计算分析捕捉到的每个颗粒的清晰图像,将颗粒图像转变成二值化图像，以获得颗粒投影面积S、投影周长及投影最小外接矩形的长b和宽a，计算颗粒的面积等效直径、圆度、长径比等粒度粒形参数，颗粒数字图像二值化处理结果如下图2所示。远心光路系统具有高对比度的轮廓。远心光路降低了物体的漫反射，从而提高了颗粒边缘对比度和测量准确度。

2.2 技术参数

测试量程：10-10000μm

准确性误差：<3%

重复性误差：<3%

成像元件：2/3英寸

摄像系统：分辨率2448*2048 帧率 24帧/S

成像镜头：远心镜头

放大倍率：0.3-1倍

成像光源：高亮平行白光源

下料方式：电磁振动、255级速度可调

分散方式：超声波，功率>50W

分析颗粒数量 > 1000000个/min

分析报告：粒径大小筛分分析报告、圆形度分析报告、长径比分析报告。

2.3 输出参数

表头信息：样品牌号、样品来源、样品批号、样品规格、检测时间

粒度粒形平均参数：体积平均粒径、球形度范围、长径比范围、重量比表面积、球形度、平均值、颗粒数量、长径比平均值

粒度区间占比：粒度分布区间占比

粒度典型值：D10、D50、D90常规典型值参数，自定义典型值参数。

粒度分布图和粒度分布数据表

圆度分布图和圆度分布数据表

长径比分布图和长径比分布数据表

售后承诺

仪器质保贰年、终生维修。

可享受交2000延保一年的活动。

依客户需求一对一定制服务

操作软件免费升级，不受保修期限制。提供远程技术支持

专业物流安全，免费送货并负责安装、调试以及技术培训，免费上门培训1-2名操作人员

常用件、易损件终身成本价供应

报修一小时响应，省内12小时到达现场，其余省份24小时到达客户现场。

四 配件及装箱清单

1仪器主机套1

2分析软件套1

3取样小勺把2

4加密g只1

5电源线根1

6USB转接线根1

7毛刷把2

8吹气球个1

9擦镜纸本3

10螺丝刀把3

11工具包个1

12保险管2A个5

13标准球形金属颗粒克500

14说明书份1

15合格证份1

16保修卡份
