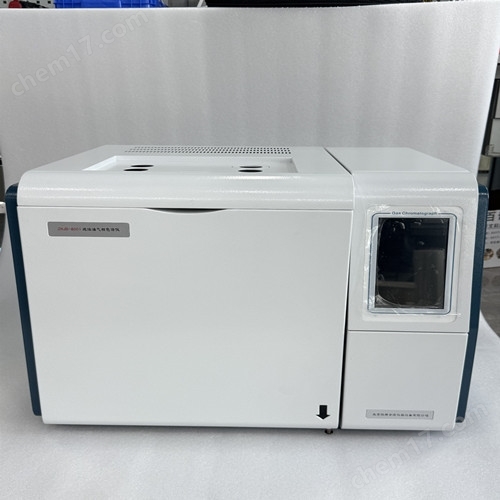

变压器油气相色谱仪

高压危险:

●在仪器运行时，严禁拆卸仪器盖板。仪器运行时，仪器的内部有可能导致人身

  伤害的高电压存在，拆卸仪器盖板时，可能使一些电器部件暴露。

●更换保险丝及拆装维护仪器时，应先拔掉电源插头。关闭仪器的电源开关只是

  停止仪器运行，此时并未全切断高压。

●如果电源线破旧或损坏，必须立即更换。  变压器油气相色谱仪

高温危险:

    ●仪器工作时或关机后一段时间内，仪器的进样器、检测器、柱箱及后出风口等部位会有一定的温度，应避免与其接触以防止烫伤。如需更换部件，一定要待仪器温度降至室温以后或使用适当保护措施后进行！

●要注意仪器降温时排出的灼热气体，防止烫伤；

●仪器后面不可放置易燃物品，以免排出的灼热气体点燃易燃物品！

●气源管道应避开仪器的后出风口，以免排出的灼热气体熔断气源管道，造成更

  大的危险！

气源危险:

●对于仪器所使用的气瓶、气源，应遵循有关的气瓶运输、储存、管理和安全使用规则。

●当使用氢气作载气或FID燃气时，要注意氢气可能会因泄露流入柱箱引起爆炸危险。所以在管线连接好以前一定要关闭气源，安装色谱柱并连接好进样器和检测器的接头并对所有的连接处管线和阀进行检漏后，才能打开氢气气源。以防止氢气泄漏到柱箱，发生危险。

●当进行特殊样品分析（如有毒）或仪器可能排出有毒的物质，应将仪器的排出物质排放到室外安全处，以防止室内污染甚至中毒。

 变压器油气相色谱仪

1  仪器的介绍

欢迎您成为气相色谱仪的用户！

1．1  气相色谱仪的工作原理

    气相色谱分析技术是一种多组分混合物的分离、分析的技术。它主要利用样品中各组份的沸点、极性及吸附系数在色谱柱中的差异，使各组份在色谱柱中得到分离，并对分离的各组分进行定性、定量分析。

气相色谱仪以气体作为流动相（载气），当样品被送入进样器并气化后由载气携带进入填充柱或毛细管柱，由于样品中各组份的沸点、极性及吸附系数的差异，使各组份在柱中得到分离，然后由接在柱后的检测器根据组份的物理化学特性，将各组份按顺序检测出来，最后将转换后的电信号送至色谱工作站，由色谱工作站将各组份的气相色谱图记录并进行分析，从而得到各组份的分析结果。其工作原理简图如下图所示：

 气相色谱仪工作原理简图

    由于该分析方法具有分离效能高、分析速度快、样品用量少等特点，已广泛应用于石油化工、生物化学、医药卫生、卫生检疫、食品检验、环境保护、食品工业、医疗临床等部门。气相色谱法在这些领域中较好地解决了工业生产的中间体和工业产品的质量检验、科学研究、公害检测、生产控制等问题。

1．2  系列色谱仪的特点

公司利用其强大的技术开发实力，采用了全新的工业造型、电子线路，并将当今的IP技术应用于气相色谱仪。仪器采用了新的高集成度的工业级芯片、总线技术、以太网以及数据处理技术，优化了温控程序和气路控制，从根本上提高了仪器的可靠性和可维护性。

     系列气相色谱仪有如下功能和特点（部分功能需选配专用工作站）：

  ★ 采用了技术先进的10/100M自适应以太网通信接口、并内置IP协议栈、使仪器可以轻松的通过企业内部局域网、互联网实现远距离的数据传输；方便了实验室的架设、简化了实验室的配置、方便了分析数据的管理。

★ 仪器内部设计3个独立的连接进程，可以连接到本地处理（实验室现场）、单位主管（如质检科长、生产厂长等）、以及上级主管（如环保局、技术监督局等），可以方便地使单位主管和上级主管实时监控仪器的运行以及分析数据结果。

★ 仪器选配的NetChromTM工作站可以同时支持多台色谱仪工作，实现数据处理以及控制，简化了文档管理，并大程度的降低了用户的实验室投资以及运行费用。

★ 系统具有中、英文操作系统，用户可根据需要自行切换。

★ 控温区域可由用户自由命名，方便用户的使用。

★ 仪器采用了多处理器并行工作方式，使仪器更加稳定可靠；可满足复杂样品分析，可选配多种高性能检测器，如FID、TCD、ECD、和FPD，最多可同时安装四个检测器。也可采用检测器追加方式，在仪器购入后很方便地选购、安装其它检测器。
★ 仪器采用模块化的结构，设计明了、更换升级方便，保护了投资的有效性。

★ 全新的微机温度控制系统，控温精度高，可靠性和抗干扰性能越；具有六路全独立的温度控制系统，可实现十六阶程序升温，使该设备能胜任更大范围的样品分析；具有柱箱自动后开门系统，使低温控制精度得到提高，升/降温速度更快。

★ 仪器可选配先进的电子流量控制器（EFC）、电子压力控制器（EPC）实现了数字控制，可大大提高定性和定量结果的重现性。

★ 仪器设计定时自启动程序，可以轻松的完成气体样品的在线分析（需配备在线自动进样部件）。

★ 全微机控制键盘的操作系统，操作简单、方便；并设计检测器自动识别技术。具有故障诊断以及断电数据保护的功能，可自动记忆设定参数。

★ 仪器内置低噪声、高分辨率24位AD电路，并具有基线存储、基线扣除的功能。

  ★ 采集色谱信号及数据处理，适于WinXP 、Win2000、Windows7等操作系统。由符

  合A/A（美国分析学会）标准的CDF文件读入采样数据，因此可与Agilent、Waters

  等色谱工作站接轨。

  ★ 具有自主知识产权的色谱系统，具有MODBUS/TCP的标准接口，可以和DCS

  方便对接。

★ 仪器可以和国内外多个厂家生产的自动进样器对接；如岛津的AOC-20i、意大利HTA公司的HT系列高效液体、气体自动进样器等。

1．3 系列气相色谱仪的技术指标

        气相色谱仪由进样器、检测器、色谱柱箱、气体流量控制系统、电路控制检测系统及可选配专用工作站等组成。 可选配FID、TCD、ECD、FPD等检测器。可广泛应用于化工、制药、食品等领域的质量控制、产品检测。

    1. 3.1主要技术指标：

    ●操作显示：192*64点阵汉化液晶

    ●温控区域：6路

    ●温控范围：室温＋5℃～400℃，增量：1℃， 精度：±0.1℃

    ●程序升温阶数：16阶

    ●程升速率：0.1～40℃/min

    ●气路控制：机械阀控制方式、电子压力流量控制方式任选

    ●外部事件：4路

    ●进样器种类：填充柱、毛细管、六通阀气体进样、自动顶空进样等任选

    ●检测器数目：4个；FID、TCD、ECD、FPD（可选配）

    ●启动进样：手动、自动任选

    ●通信接口：以太网：IEEE802.3

    1.3.2  检测器技术指标

    氢火焰离子化检测器（FID）

    ●检测限：≤2×10-11g/s （正十六烷/异辛烷）；

    ●基线噪声：≤5×10-14A

    ●基线漂移：≤1×10-13A/30min

    ●线性范围： ≥106

    热导检测器（TCD）

    ●灵敏度：S≥2500mV•ml/mg(苯/甲苯)（放大1、2、4、8倍任选）

    ●基线噪声：≤20μV

    ●基线漂移：≤30μV/30min

    ●线性范围： ≥104

    电子捕获检测器(ECD)

    ●检测限：≤1×10-13g/ml（丙体六六六/异辛烷）

    ●基线噪声：≤0.03mV

    ●基线漂移：≤0.2mV/30min

    ●线性范围：103

    ●放射源：63Ni

    火焰光度检测器(FPD)

    ●检测限： (S)≤5×10-11g/s 、(P)≤1×10-12g/s；/无水乙醇）

    ●基线噪声：≤3×10-13A

    ●基线漂移：≤2×10-12A/30min

    ●线性范围： 对硫≥102、对磷≥103

1．4  主要配置说明

1．4．1  气体流量控制系统

1．4．1．1 气体流量控制系统简述

        *****气相色谱仪的气路控制系统可配置如下：

☆ 机械阀、指针式压力表气路系统；

☆ 机械阀、电子压力及流量气路系统（选配）；

☆ 部分机械阀、部分电子压力及流量控制气路系统（选配）；

☆ 全电子压力及流量控制气路系统（选配）

   载气流路：

   载气通过管道过滤器，由上游稳压阀提供稳定的输入气压（出厂时调至约0.35MPa），经三通分为双气路，一路供给压力保护部件，实现断气后系统保护；另一路载气分别经过稳流阀（或EPC、EFC模块）进行调节载气流量，进入进样器Ⅰ、Ⅱ。

   氢气流路：

   氢气通过管道过滤器，经三通分为双气路，双路氢气分别经过稳压阀（或EPC、EFC模块）和气阻进行调节氢气流量，若使用毛细管柱再并入尾吹气（载气），然后分别进入检测器。

   空气流路：

   空气通过管道过滤器，经三通分为双气路，双路空气分别经过稳压阀（或EPC、EFC模块）和气阻调节流量，进入检测器。

   仪器流程图如右图示：

警告1: 载气初始稳压阀（在主机内部）出厂时已经过严格调试，不要自行改变气路稳压阀的输出压力，以免影响控制输出精度！

警告2: 气路调节稳压阀、稳流阀和针型阀旋钮关闭时不宜旋到底，以免造成阀件损坏！！

1．4．1．2 电子气体压力、流量测量系统   （选配）

        当采用机械阀（稳流阀、稳压阀）进行气体的流量、压力控制时可采用传统的压力表测量方式，亦可采用电子气体压力、流量测量系统，可以实时显示气体的流量，方便使用。

当采用选配全电子气体压力、流量测量系统时，需要配置电子气体压力、流量测量模块。该模块采用了具有温度补偿的高品质压力传感器、流量传感器及高分辨率的数字电路设计制造，具有测量准确、性能稳定，同时内部集成了多种气体的压力--流量计算算法（毛细管载气控制），可使仪器压力、流量一目了然。

1．4．1．3 EPC、EFC控制系统（选配）

        EPC、EFC控制系统是采用高精度的比例阀、压力传感器、流量传感器而设计制造的气体微流量控制系统。相比于传统的机械阀控制方式，大大提高了气体的压力、流量控制精度，提高了仪器的自动化水平，消除了传统的机械阀无法温度补偿的不足，从而提高了仪器的整体性能。

        可搭载单路或三路EPC、EFC控制模块。仪器最多可配置24路气体压力、流量控制。

        EPC、EFC控制模块的操作全部于仪器键盘或选配专用工作站上实现。

1．4．2  色谱柱箱

 PS-8001气相色谱仪的柱箱容积大，可方便安装填充柱或毛细管柱；内置大功率加热丝并具有后开门结构，使升/降温速度大为提高；柱箱控温保护采用双重保护（见键盘设定部分），以确保色谱柱的安全；柱箱加热丝隐藏在网板后面，以避免热辐射引起弹性石英毛细管柱的峰形分裂。

柱箱采用低噪声电机及优质不锈钢风页加速柱箱内温度平衡，仪器运行平稳且机器震动小。

1．4．3  进样器

PS-8001气相色谱仪的进样器安装在柱箱顶部左前侧，其结构如下图所示。由微机控制器设置并控制其温度。进样器的最上部是一个散热帽，散热帽的下部嵌装有硅橡胶进样垫。进样器的载气进口和气路控制系统中的稳流阀输出口相连接。

*****气相色谱仪填充柱进样器结构示意图

注：1.*****气相色谱仪可配备多个进样器，可以同时安装多根填充色谱柱。

   2. *****气相色谱仪的进样器可以直接安装外径为Φ3、Φ4mm的填充柱。

3.       *****气相色谱仪的进样器亦可通过安装不分流衬管，组成不分流进样器，

     这样色谱仪的进样器就可安装各种不同口径的不锈钢、玻璃或柔性石英玻璃毛细

     管柱。

4.       *****气相色谱仪可以安装专用的毛细管隔膜吹扫分流进样器来实现毛细管

     分流/不分流进样。如下图所示。

*****气相色谱仪毛细管进样器结构示意图

注：从示意图看出，毛细管进样器比填充柱进样器多出一路分流气路，其他结构大致

    相同，即填充柱进样器也具备隔膜吹扫功能。

1．4．4  热导池检测器（TCD）

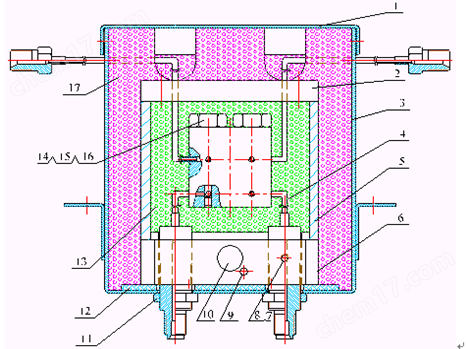

****气相色谱仪可配备热导检测器（TCD）。TCD检测器结构如下图所示。

1 外壳盖  2 上盖  3 TCD盒  4 TCD检测器  5 导热体  6 底座  7 螺钉  8 压片  9 感温元件

10 加热器件  11 螺母  12 石棉垫片  13 池体  14 螺母  15 垫圈  16 热敏元件  17 保温棉

 TCD检测器结构示意图

其结构及工作原理是：在一个导热体中加工四个对称的腔室，每个腔室中各放一个热敏元件。其中，两个腔室是测量池，另外两个是参比池。测量池和参比池内的热敏元件组成了惠斯登电桥的四个臂。该电桥接入热导池检测器信号处理板以控制电桥的工作及信号的输出。在热导池检测器内还装有加热器件和感温元件，与温度控制系统相接以控制其所需温度。

TCD参比池仅通过载气，从色谱柱流出的组份同载气一起进入测量池。当参比池和测量池只流过载气时，同一气体其导热系数相同，此时电桥平衡，仪器输出基线信号至工作站；当进样后，样品被分离，由载气携带进入测量池，由于载气的导热系数和组份的导热系数不同，造成电桥的平衡被破坏，仪器将此差值信号输出至工作站。

1．4．5  氢火焰离子化检测器（FID）

FID检测器属于质量型检测器，不仅具有灵敏度高、线形范围宽的特点，而且对操作条件变化相对不敏感，稳定性好。特别适合做常量或微量的常规分析，因为响应快所以与毛细管分析技术配合使用可完成痕量的快速分析，是气相色谱仪器中应用广泛的检测器之一。*****气相色谱仪可配备两个独立的氢火焰离子化检测器。下图为FID检测器结构示意图。

1 防尘帽  2 信号线  3 压板  4收集极   5绝缘片  6 极化电压 7 喷嘴  8 离子室底座

图1.10  FID检测器结构示意图

        FID检测器置于主机的顶部前端。其基座安装在一个导热体内，该导热体同时还装有加热元件和感温元件，与温度控制系统相接以控制其加热温度。极化极接至FID放大器高压输出。收集极输出信号是通过低噪声电缆线与FID微电流放大器相连。氢气和空气由不锈钢管从主机侧方的气路控制系统接入。

火焰离子化检测器的原理是：被测样品在氢火焰中燃烧，产生离子流，在极化电场的作用下使正负离子定向移动，到达收集极从而产生了微弱的电流信号，经过微电流放大器放大、处理后，再输送到工作站。

        ****气相色谱仪氢火焰离子化检测器可以作为单检测器用，亦可作为相互补偿的双检测器用（如填充柱分析执行程序升温时）。

注：1、在没有接入色谱柱时，不要打开氢气阀，以免氢气进入柱箱。仪器关闭时应当

       先关闭氢气和空气，降温后，再关闭载气。

2、FID是高灵敏度检测器，必须用经过净化的高纯度载气、氢气和空气。

3、为了防止检测器被污染，柱子老化时最好不要把柱子与检测器连接，可将检测

   器端用密封螺母封住。

   4、通电前检查电路连接是否完整、正确，气体种类是否与要求相符合。

警告：在仪器工作时，极化电压为220～250V高压，请防止电击！

警告：即使仪器关闭，极化极上亦有可能保持有高压存在！请防止电击！对地放点后方

      可对其进行操作！

1．4．6  电子捕获检测器(ECD）

 ECD是一种离子化检测器，它是一个有选择性的高灵敏度检测器，它只对具有电负性的物质，如含卤素等的物质有信号，物质的电负性越强，也就是电子吸收系数越大，检测器的灵敏度越高，而对电中性（无电负性）的物质，如烷烃等则无信号。

 ECD检测池中封入的放射源（63Ni）产生β放射线，使惰性气体（N2）离子化，在检测池的电极上加上脉冲电压，捕获电子产生电流。吸收电子能力强的强电负性分子进入池中吸收自由电子，形成负离子。由于带负电荷的分子比自由电子的移动速度慢，到达正电极的时间长，而且与正离子再结合的概率也增大，使检测器中的电子密度减小，根据电子数减少的程度相应加上多次脉冲，以保持每个单位时间内电子数形成的电流恒定，则脉冲数的变化与强电负性分子的浓度成正比。ECD装置示意图如下：

                                                         至工作站

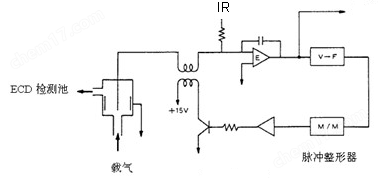

图1.11  ECD装置示意图

警告：操作不当，放射源（63Ni）将会使您的人身遭受伤害，严禁不采取专业的保护措

      施拆卸ECD检测器！使用中应将废气引至室外！

警告：放射源（63Ni）是受严格管控材料，严禁ECD检测器做普通废弃物丢弃！

警告：设备报废，放射源（63Ni）应返回厂家处理或请专业资质的厂家回收处理！

1．4．7  火焰光度检测器(FPD)

FPD是一种对含磷、硫化合物有高选择型、高灵敏度的检测器。试样在富氢火焰燃烧时，含磷有机化合物发射出波长为526nm的特征光，含硫化合物发射出波长为394nm的特征光。光电倍增管将光信号转换成电信号，经微电流放大纪录下来。FPD有利于痕量磷、硫的分析。

    如下图所示，FPD主要由两部分组成：火焰部分和光电转换部分。火焰部分由燃烧器和光室组成。气相色谱柱流出物和过量氢气进入燃烧孔，与空气形成了一个扩散富氢火焰，烃类和硫、磷化合物在火焰中分解，并产生复杂的化学反应，发出特征光。硫、磷在火焰上部扩散富氢焰中发光，烃类主要在火焰底部的富氧焰中发光，在火焰底部加一不透明的遮光罩挡住烃类干扰，提高了FPD的选择性。为了减小发光室的体积，在喷嘴上方加玻璃或石英管，以降低检测器的响应时间常数。

图1.12  FPD系统示意图

右侧为光电转换部分，为了避免火焰中产生的大量水蒸气、燃烧产物和高温对光电转换系统的影响，用石英窗和散热片将发光室和光电系统隔开。FPD不是将所有的光变成电信号，而是用滤光片选择硫、磷的特征光。

警告：严禁在检测器漏光的情况下打开高压电源！

1．4．8  显示屏与键盘

PS-8001气相色谱仪的显示屏为192*64汉字液晶显示屏，键盘设计简洁明了、功能齐全、操作简单、易学易用。在本资料3.1章节中有详细介绍。

1．4．9 外部事件控制与通信输出

   PS-8001气相色谱仪的外部事件控制在仪器的内部。控制主板左面一列为气路控制输出（选配EFC、EPC时），右面一列为外部事件控制输出；自上而下二个端子为一组。气路控制输出分别为：载气（氮气）、氢气、空气、点火控制；外部事件分别为：事件1、事件2、事件3（或报警输出）、事件4（或快速降温控制）输出。

        仪器的通信采用10M/100M自适应以太网接口。信号输出可以为模拟信号，也可以通过局域网与选配专用工作站通信。

注：事件3做报警输出时，是将第3路外部事件时间程序不用（全部清零）。

    事件4做快速降温控制时，是将第4路外部事件时间程序不用（全部清零）。

1．4．10 电源开关

电源开关为仪器的总电源开关。

警告：当打开仪器外壳，可能触及电气部分时，应将电源插头拔离电源！关闭电源开关，

      仪器内部的部分电路仍有高压存在！

1．5  仪器的应用环境

1．5．1  安装环境

        ****气相色谱仪应在温度和相对湿度分别为5～35℃和0～85%的范围内使用。这样仪器才能发挥最佳的性能，仪器的使用寿命也最长。

若将仪器暴露在腐蚀性物质（不管是气体、液体还是固体)中，就会危及PS-8001气相色谱仪材料和零部件，应避免。

        安装****气相色谱仪的试验台必须稳固。试验台的震动会影响仪器的稳定性。为了能使柱炉的热空气及时排出，仪器的背后还应留出至少30cm的空间（且在后面不要放置易燃物品！），工作台也应留出30—40cm的通道，以便安装、检修仪器。

1．5．2  电源环境

        气相色谱仪的接入电源为220V±10%（50Hz±0.5 Hz），能提供的功率不小于2500W。为了保护人身的安全，气相色谱仪按照国际电工技术协会的要求，用三芯电源线接地。

注：为了减少仪器的电器噪音，必须接地良好。

警告：严禁将水管、煤气管、零线等代替接地线！请详见附录说明！

1．5．3  气体环境

        为了保证气相色谱仪的最佳性能，所使用气体必须达到相应纯度级别。我们推荐如下的纯度值。

我们建议在气路上安装净化器！气体净化器在使用一段时间后，应将净化器内的分子筛和硅胶进行活化处理。

2  仪器的安装

2．1  仪器的拆箱

仪器到货后请及时检查仪器外包装的质量，如有损坏，请立即与厂家或销售商联系。拆箱后，请清点配套部件，如发现配套部件不符或仪器外观有破损现象，请立即与厂家或销售商联系，以便您免受不必要的经济损失或延误您的工作。

2．2  仪器的安装

检查无误后，将仪器小心放置在工作台合适的位置。工作台必须稳固。仪器后面不要堆放易燃物品并留有安装、检修的空间。

2．2．1  气源的安装

使用气相色谱仪之前请参照1.5.3所述,并根据你欲使用的检测器的种类配备气源。

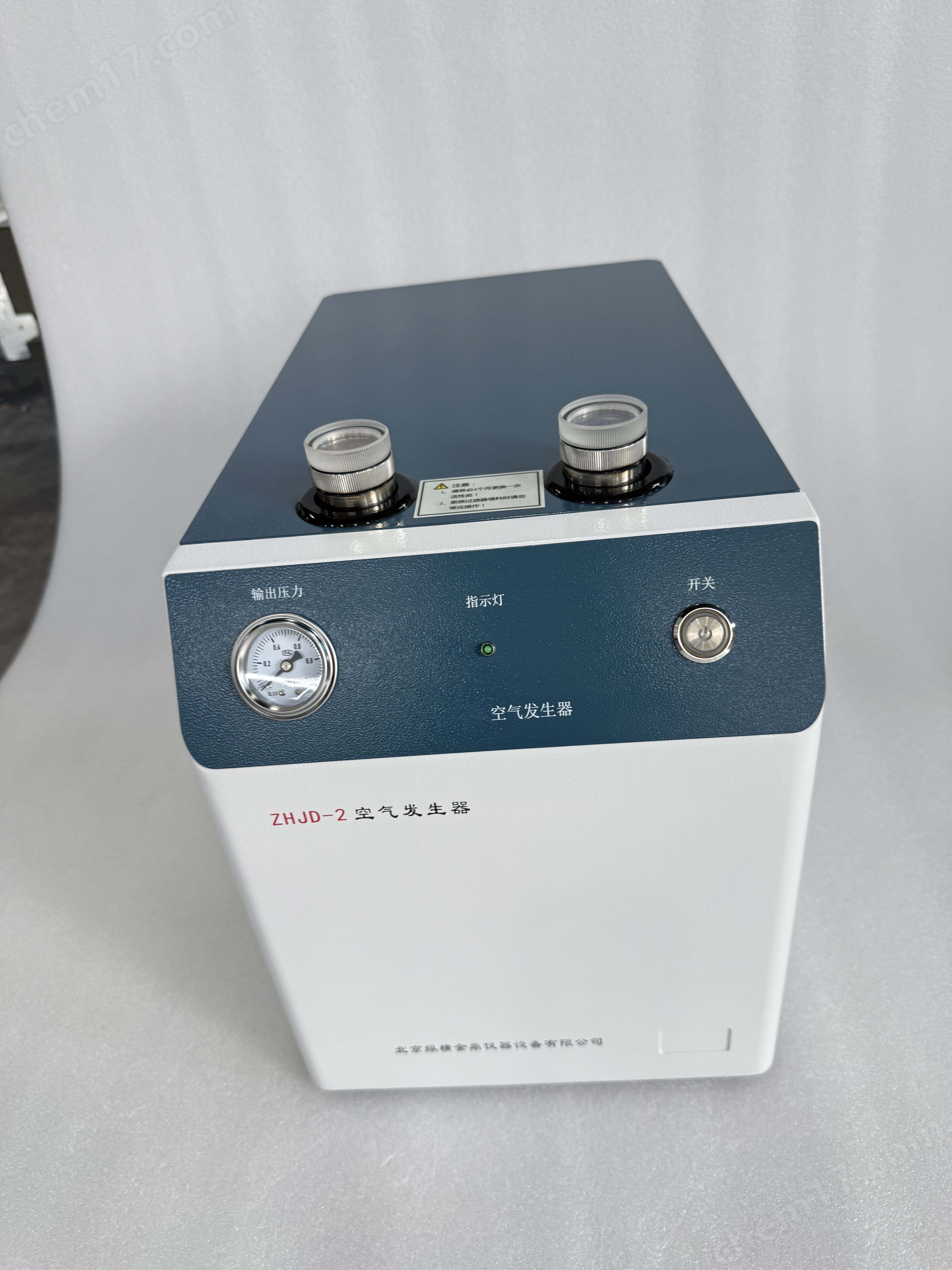

气源请安装在安全之处。如采用钢瓶气源，钢瓶应加以固定以防止翻倒造成事故。无论选择何种形式的气源（如：钢瓶气源、氢气发生器、空气压缩机等），皆应仔细查阅所产生气体的质量是否满足气相色谱仪对气源的要求。以免影响分析结果或造成色谱仪的污染甚至损坏！

2．2．2  减压阀的安装

如采用钢瓶式气源，其减压阀安装步骤如下：

1. 将气体减压阀附带的低压竹节接口接头拧下，接上减压阀转接头，旋上低压输出调节杆（不要旋紧）。

2. 将减压阀装到钢瓶上并旋紧螺帽后，打开钢瓶总阀，高压表应有所指示。

3. 关闭钢瓶开关阀后，减压阀高压表指示不应下降，否则有漏气之处，应予以排除后才能使用。

2．2．3  外气路的安装

 该气相色谱仪的气路输气管主要是Ф3х0.5聚乙烯管或Ф3х0.5不锈钢导管（自备）。将输气管按需要的长度切成三段，按气体种类和仪器后部标签连接气源至色谱仪。

注：1、剪取适当长度的聚乙烯管，并在其两端各插入一根Φ2×0.5的不锈钢衬管。

2、将M8×1密封螺母、气路密封垫装入聚乙烯管的一端，旋在钢瓶转接头上，并

   旋紧，保证密封良好。

3、将M8×1密封螺母、气路密封垫装入聚乙烯管的另一端。 接入主机后部的相

   应接头（M8×1）上，并旋紧，保证密封良好。

4、       气相色谱仪亦可采用Φ3×0.5外径的不锈钢或紫铜管来作为外气路

       的连接管。

注意：

 1. 气路分流放空口和检测器放空口必要时应用管道将气体通到室外，以免分析有 毒有害物质时造成室内空气污染；

 2. 在实操作中，注意经常检漏！一旦某处发生泄露，轻则影响仪器正常工作，重则造成意外事故（如氢气泄露就可能引起爆炸）！

 3. 载气输入到色谱仪的压力必须在343ＫPa—392ＫPa范围内（相当于3.5kg/cm2—4kg/cm2）；

 4. 空气输入到色谱仪的压力必须在294ＫPa—392ＫPa范围内(相当于3kg/cm2—4kg/cm2)；

 5. 氢气输入到色谱仪的压力必须在196ＫPa—392ＫPa范围内(相当于2kg/cm2—4kg/cm2)；

 6. 如果使用氢气为载气时，输入到色谱仪的载气入口压力应在343KPa(相当于3.5kg/cm2)。

2．2．4  系统检漏

外气路安装完成后，需进行检漏，以免造成事故发生。检漏可按如下步骤执行：

    （1）将主机上的载气稳压阀、稳流阀，氢气、空气稳压阀全部关闭；

（2）将钢瓶低压调节杆处于放松状态，开启钢瓶总阀，再缓慢调节低压调节杆，使低压表指示为3 kg/cm2；

（3）关闭钢瓶高压阀。此时减压阀上的低压表指示不应下降。否则，外气路中存在漏气，应仔细检查并予以排除。

3  *****气相色谱仪主机的操作

3．1  键盘操作

气相色谱仪可以对六个温度控制区域进行独立的控温设定和温度控制。并且色谱柱箱具有16阶程序升温功能。柱箱后开门会根据柱箱的控温算法自动开启或关闭。

*****显示屏为192*64汉字液晶显示屏，可一目了然的查看仪器的工作状态。键盘设计简洁明了、功能齐全、操作简单。

                           键盘及指示灯示意图

    *****气相色谱仪的操作键盘共20个操作按键以及3个状态指示灯：

开始 键为控温开始键（开机第一次按动）或信号分析、程序升温开始键（恒温状态以后）。

注意：如在准备灯未被点亮时，按开始键程升无效。

结束 键为结束信号分析或程序升温状态下的停止程序升温的按键。

休眠 键控制显示屏关闭或打开状态，不影响仪器的工作状况。可以延长液晶显示屏的使用寿命。

进样 键为用户若选配液体自动进样器时，可进行相关参数设置。

设置 键为使仪器进入设置状态的按键；进入设置状态后，待设置的内容反显。

 △  键为显示界面的上翻按键；在设置状态，可向上移动设置的位置。

 ▽  键为显示界面的下翻按键；在设置状态，可向下移动设置的位置。

输入 键为使设置参数确认按键。

中间复合键共12个。设置状态时为键上数字、“删除”和“.”功能键；在非设置状态时，为键下部分所示功能键，轻按这些功能键将使仪器进入相应的界面显示。

准备 灯长亮表示允许控温的各路控制单元的实测温度达到了设定值，其中柱炉温度为设定值的±1℃，其他为设定温度的±6℃，此时可以启动进样及程升等功能。

故障 灯长亮表示仪器出现故障，并会显示所出故障的原因，提醒用户及时排除。

联机 灯长暗短亮表示仪器正在工作但未与选配控制工作站联机；长亮短暗表示仪器正在工作且与控制工作站联机成功；长亮或长暗表示仪器内部有故障，有待检查。

注：进入设置状态后，没有操作键盘，5分钟后将自动退出设置状态。

当温度控制系统发生故障时，可能会造成温度失控，当任何一个控温区域的实测温度达到设置保护温度时，微机控制器会自动切断加热电源，并在显示器的状态显示区域显示超温报警的内容提示。

3．1．1  温度控制的查看与设定

在仪器开机的状态下，按温度键使仪器进入温度显示状态，可以查看到各路温控运行状态，如下图所示：

                控区是显示6路控温的名称，该名称在出厂时已做配置；如果需要修改可以通过控制工作站软件（选配）进行修改。

                使能是将6路控温设置成工作或关闭状态。“开”表示工作状态，“关”表示关闭状态。当某一路控温被设为“开”状态时，该路控温在按动 开始 后将处于加热控温状态，并且其控温误差将作为准备灯点亮的依据。当某一路控温被设为“关”状态时，该路控温在按动 开始 后不处于加热控温状态，且该路温度值与准备灯点亮无关。

                设置是显示6路控温的设置温度。

                实测是显示6路控温的实测温度。

                保护是显示6路控温的保护温度。该温度是仪器根据用户设定的温度自动计算出来的，无需修改。

                状态是显示6路控温是否处于加热状态。该状态是仪器根据控温状态自动显示出来的，无需修改。

                按 设置 键可以使某一参数反显（此时为设置状态，下同！），如果不需设置，再按一下设置 键，即可退出设置。设置状态下，按 ▽  键 、 △  键可以选择设置其他的参数，按数字键可以输入数值，按输入 键将设置参数存入仪器并自动进入下一条设置。在非设置状态下（界面上无反显状态），此时如按 ▽  键 、 △ 键可以切换到其他操作界面，设置参数步骤同上所述。

注：当设置各路的“使能”状态时，按删除键为“使能”开、关状态切换键。

注：当参数改变时，如不按输入 键，设置参数只作为显示内容而不被仪器保存、执行；下同。

3．1．2  开启或关闭控温系统操作

在仪器开机的状态下，按开始键使仪器进入温度控制状态。此时会听到仪器内部有继电器吸合的响声，“使能”为“开”的各路控温区域会加热控温。同时“状态”栏会显示各路的加热状态。如没有进入温度控制状态则此“状态”栏全部显示“关“。

当柱箱温度达到设定的±1℃、其余使能为开的各路温度达到设定的±6℃时，“准备”灯被点亮，键盘下方的状态显示区也会出现“准备”字样。

        注：当“准备”灯被点亮时，如再按开始键将启动控制工作站（选配）进入分析状态；同时，如果程序升温参数、外部事件参数有效时，将同时使仪器进入程序升温状态、外部事件控制状态。

        在仪器控温的状态下，按关闭键会显示如下界面：

当界面中的“关闭控温？”反显，如按输入键，即关闭控温。此时会听到仪器内部有继电器释放的响声，后开门会自动打开进行降温；如按设置键，“关闭控温？”停止反显，即退出该界面设置，此时按其它键则可切换界面。

3．1．3  程序升温的查看与设定

                        在仪器开机的状态下，按程升键使仪器进入程序升温显示状态（也可以在非设置状态按 ▽  键或 △  键进入），如下图所示：

程序升温是指在样品分析过程中，柱箱温度需按照设定值而变化的过程。

界面上方是初始化时间，为需要等待开始升温的时间；中间第1列为程升阶数；第2列为升温速率；第3列为终止温度；第4列为保持时间。界面最下行为状态显示区，会显示出仪器当前的运行状态，秒表记录等待的时间，以及当前时间。

注：参数的设定同3.1.1的温度的设定。

注：程升终止温度设置要高于柱炉的设定温度，下一阶温度要高于上一阶温度。

注：当某一阶的升温速率为0时将使该阶以及此后阶的程序升温无效；第1阶升温速率为0将使整个程序升温内容无效。

    程序升温操作：

        在仪器开机的状态下，按开始键使仪器进入温度控制状态，当仪器处于“准备”状态后，再按开始键将使仪器开始程序升温控制。状态显示区域的计时秒表（00.00）将开始计时。同时还会显示程升进行到哪一阶，如显示NO.01表示执行的是第一阶程序升温，依次类推。

当色谱仪执行程序升温，仪器进入初始温度保持状态时，显示区显示“初温”；

仪器进入升温状态时，显示区显示“升温”；仪器进入程升温度保持状态时，显示区显示“保持”；仪器进入降温状态时，显示区显示“降温”。

        当仪器执行完一个完整的程序升温周期后，状态显示区域的计时秒表将结束计时；仪器会自动打开柱箱后门，以使柱箱内温度迅速下降到初始温度，缩短仪器的降温时间。当柱箱内温度降至初始温度时（±1℃），“准备”灯被再次点亮，等待下一次程序升温开始。如此反复。

        在仪器执行程序升温时，在温度控制系统下，按“停止”键将中断程序升温状态，状态显示区域的计时秒表（00.00）将结束计时并清零，仪器将返回初始温度状态。

3．1．4  外部事件的查看与设定

        在仪器开机的状态下，按事件键使仪器进入外部事件时间程序显示状态。如下图：

注：参数的设定同3.1.1的温度的设定。

注：当第3路时间程序设为全00时，第3路外部事件的输出为报警信号。当第3路时间程序设有非0的参数时，将同1、2时间程序的输出。

注：当第4路时间程序设为全00时，第4路外部事件的输出为快速降温控制。当第4路时间程序设有非0的参数时，将同1、2时间程序的输出。

3．1．5  检测器的查看与设定

在仪器开机的状态下，按检测1、检测2、检测3可以分别查看和设置已经安装的检测器。当某一检测器位置没有安装检测器时，系统将会显示：

对于已经安装了1～3个检测器时，按检测1、检测2、检测3键仪器则自动显示如下界面：

当FID1被安装时，则显示：

当FID2被安装时，则显示：

当FPD被安装时，则显示：

以上检测器的量程只可选择输入“7”、“8”、“9”或“10”;输入其他数字无效，且会发警报声提示。下同。

当ECD1被安装时，则显示：

当ECD2被安装时，则显示：

ECD检测器的量程只可选择输入“0”或“1”。“0”表示保持不变；“1”表示量程扩大一倍。基流可选择输入“0.05”、“0.1”、“0.2”、“0.5”、“1”或“2”六个数值，其他值无效。

         当TCD1被安装时，则显示：

         当TCD2被安装时，则显示：

 桥电流的选择输入值范围：0～200mA。其他值无效。

    “空走基线”为：在仪器进入准备状态下且基线已经稳定（基线的漂移未超过技术指标），在未进样时执行程序升温，而把因程序升温而使基线的漂移数据记录下来。将光标停留在空走基线处按输入键后，仪器将自动启动程序升温（程序升温参数有效），并开始记录基线数据；按结束键停止空走基线记录。空走基线的最大记录时间为2个小时，且被仪器存储。存储的空走基线数据在下一次“空走基线”命令开始时被自动更新。

        “扣除有效”、“扣除无效”表示仪器在分析状态下存储的基线是否参与基线扣除。

注：参数的设定同3.1.1的温度的设定。

注：极性数字只能输入“0”或“1”，其他数字无效，“0”表示输出的数据不变，“1”表示输出数据改变极性，对应的谱图会翻转。

注：当选配控制工作站时，检测器的采样速率一定要设定为20次/S，以适应数据处

    理软件。

注：“空走基线”、“扣除有效”、“扣除无效”仅在选配控制工作站时有效。如果将扣除设为有效，仪器内部存储的基线数据必须是正确的基线，否则仪器的输出为不可知的状态。

注：TCD检测器的使用，必须遵守“先通气，后升温，再电流”的原则。亦当TCD检测器未通载气时，千万不可设置桥路电流，否则会损坏钨丝！关机时，一定要先关桥流、再降温、待TCD温度降至室温附近后再关载气！

注：TCD操作时，请尽量不使用过高的电流。高电流的操作会加快钨丝的氧化，有损检测器的寿命。

注：为防止TCD检测器的损坏，在本机的设计中采用桥流设定数值不被关机保存。即机器开机时TCD桥流设定数值自动为0毫安。

警告：载气中含有氧气时，会使TCD钨丝的寿命缩短。载气一定要底除氧！

3．1．6  气体保护、控制功能及EPC、EFC模块的查看

气体保护是指采用压力传感器或EPC模块等技术措施，当载气输入压力达不到0.05MPa时，仪器自动关闭控温及TCD检测器桥流等，进而防止仪器的损坏。

本仪器可以采用机械阀或EPC、EFC模块（选配）控制气路的流量或压力。机械阀操作详见：3．2 节气体流量控制机械阀。

3．1．6．1  气体压力、流量的查看

在仪器开机的状态下，按流量键使仪器进入气体参数的显示状态。当仪器配备了传统的机械阀作为控制气体流量，采用电子压力、流量传感器（选配）测量压力和流量时，按流量键则显示如下：

第一行显示N2、H2、AIR的减压阀之后的压力。

中部是显示进样器1（INJ1）的设定流量、实测流量、设定分流比、实测分流比以及色谱柱程升压力（或流量）的设定参数。

下部是进样器1（INJ1）的工作模式、气体种类以及色谱柱的规格参数、用于分流、吹扫的气阻参数。

此时，按▽  键 、 △  键可以查看进样器2（INJ2）、进样器3（INJ3）、检测器1（DET1）、检测器2（DET2）等的EFC模块参数。

检测器EFC显示、设置界面：

注：只有仪器选配安装有“电子压力、流量测量模块”、“EPC及EFC控制模块”时，

    本项参数才有意义。

注：气体种类、色谱柱、分流气阻、吹扫气阻是EFC控制模块极其重要的参数，只有

配置正确，模块方可正常工作。分流气阻、吹扫气阻是仪器出厂时根据实际生产配

置的，用户不可修改。若该项数据丢失或错误，请咨询生产厂家。

注：当EFC模块用于填充柱进样器的显示时，色谱柱参数无意义。

3．1．6．2  电子压力、流量测量模块的气体配置、动态配置参数查看

电子压力、流量测量模块的功能是替代传统的指针式压力表而采用压力、流量传感器测量工作气体的压力、流量，具有测量精确高、显示直观的优点。

当仪器选配了电子压力、流量测量模块时，在工作状态下，按流量键，再按▽  键可以查看气体保护、电子压力、流量测量模块的气体配置、动态配置参数。界面如下：

气体保护是指采用压力传感器或EPC模块等技术措施，当某种气体输入压力达不到0.05MPa时仪器自动关闭控温、TCD检测器桥流的功能。当设为“开”时，这路气体的压力不到0.05MPa时仪器自动关闭；当设为“关”时，这路气体压力将不参与气体保护。

当仪器没有配备“气体保护”的硬件时（如：没有配备压力传感器或EPC模块），设定不再有任何意义，仪器可以正常开启，只是没有相应的保护功能。

注：只有仪器安装有“电子压力、流量测量模块”、“EPC及EFC控制模块”时，本

    项参数才有意义。

警告：除非错误，请不要随意更改仪器配置的参数！

3．1．6．3  电子压力、流量测量模块的毛细管参数或气阻的参数查看

当仪器选配了电子压力、流量测量模块时，在工作状态下，按流量键，再按2次 ▽  键可以查看电子压力、流量测量模块的毛细管参数或气阻参数。界面如下：

气阻参数的“D”为毛细柱或气阻的内孔直径；“L”为毛细柱或气阻的长度。由于计算的气体流量与“D”的4次方成正比，与“L”成反比。所以这项参数的设置正确与否直接关系到计算结果是否正确。

在随机配备的气阻中已经过严格的标定、修正，该项数值不可任意修改！

当安装或更换毛细管柱后，应查看柱子的铭牌（或咨询毛细管柱厂家），正确输入内径和柱长。以免仪器计算的流量与实际不符。

“毛细柱及气阻配置”的设定方法同3.1.1的温度的设定。

注：该项气阻参数为电子压力、流量测量模块的参数，与EFC控制模块无关。！

注：只有仪器安装有“电子压力、流量测量模块”时，本项参数才有意义。

3．1．7  执行文件、自动进样时间、屏保、时钟及语言的查看与设定

        在仪器开机的状态下，按文件键使仪器进入时间参数的显示状态。如下界面所示：

注：参数的设定同3.1.1的温度的设定。

在本仪器内保存8个仪器运行参数文件。您可以选用0—7号文件作为当前仪器执行的文件。当更换执行文件后，仪器会重新初始化。这需要几秒钟的时间。

“进样:0006次”表示系统自动完成6次进样；当为0次时，则不启动自动进样程序。此项功能仅当选配有液体自动进样器时有效，未选配时，进样次数必须为9999次。

“间隔:008.0分” 表示系统执行自动进样的时间间隔。它包括自动重复执行程序升温（在程序升温参数有效的情况下）、外部事件时间程序（在时间程序参数有效的情况下）以及远程启动控制工作站软件开始分析等。当为0分时，则不启动自动进样程序；

   “屏保”为不按动任何键盘，到设定的时间自动关闭显示屏，不影响仪器状态。

     FID，FPD检测器点火时间设置，也可以通过键盘直接操作。

        “时钟”为仪器内部的实时时钟，分别为年/月/日 时:分:秒。时钟的修改也可通过选配控制工作站软件远程修改。

注：屏保时间设定为99分钟时为不关闭显示屏。

注：开机时，屏保时间默认为5分钟；当按动任一键盘后，实际运行的屏保时间才为设定的屏保时间。

注：显示屏的关闭会使FID基线有10-20uV的跳动，为了不影响分析，请将关闭时间调整为合适的数值或设为99分钟。

注：在“准备状态下”且进样次数和进样间隔时间都不为0时，按动开始键或在选

    配控制工作站软件上启动分析后，仪器将进入“自动进样时间”执行状态，在

    状态栏会有“INJ0001”闪烁显示。 “INJ0001”表示仪器已经进入自动进样

    状态，且当前为第0001个样品分析。

注：下方的机器编号是色谱仪自动生成的电子标签，不可修改。版本信息是本仪器

    的各部件的软件版本信息，仅显示而不可修改。

3．1．8  网络参数的查看与设定

        在仪器开机的状态下，按网络键使仪器进入网络参数的显示状态。如下界面所示：

注：此项参数仅当选配有控制专用工作站时有效。请参照相应工作站的说明。

3．1．9  计时秒表的操作

GC7820气相色谱仪设计有计时秒表（00.00）。该计时秒表在仪器执行程序升温或时间程序时被使用。在计时秒表未被系统使用时，用户可使用该秒表进行计时（如测量出峰时间、气体流量等）。按秒表键将开始秒表计时，再按秒表键将结束秒表计时。

下图为秒表界面图：

    注：参数的设定同3.1.1的温度的设定。

注：秒表功能键和删除为复合键，在非设置状态下为秒表功能；设置状态下则为删

    除功能键。

警告：当无需EPC&EFC调零时，不要执行“调零”确认！否则将造成不可预计的

      测量结果！

3．1．10  自动进样器的查看与设置

“进样器”是指仪器选配的液体自动进样器（如：AOC-20i等）。

 按进样键，将进入到“进样器”查看、设置的界面。如下图：

        界面的上部为设置自动进样器的批处理程序设置，如从第2号到第3号样品瓶，每次进样量为1微升，每样品瓶重复做3次分析，每次分析的时间间隔为10分钟。

界面的中部为设置自动进样器的基本参数。

界面的下部为自动进样器的当前状态，如“在线”、“离线”、“空闲”、“进样”等。当前瓶号是指在实际进样时，自动进样器已经执行到第几号样品瓶以及该样品瓶的第几针。

    注：当没有配备液体自动进样器时，该项参数无意义。

注：自动进样器的基本参数是由所配备的进样器型号而决定的。不同型号的自动进

    样器所设置的参数也略有区别，请认真翻阅所配备的自动进样器使用说明！

警告：自动进样器是精密的仪器，安装使用自动进样器，请严格按照其说明书操作，

      以免损坏！

3．1．11  FID的点火操作

        本仪器设计有开机自动点火功能。

开机自动点火的条件是：

☆安装有FID检测器。

☆仪器已调节好氢气的流量，空气流量按实际流量的2/3调节。

☆FID检测器的实际温度达到130℃以上，将自动执行点火。

☆仪器自动执行点火后，再将空气流量调至所需值。

当达到点火条件，亦可以随时手动点火。

        FID手动点火可以在检测器界面执行，也可以直接按键盘的点火键执行(非设置状态为点火功能键，设置状态为小数点输入键)，也可以直接在控制工作站软件里操作执行。其点火时间由“检测器点火时长3秒”设定的时间自动控制，用户无需干预。

注：电子点火部件为选配件，若仪器没有安装电子点火器，可用点枪等点火。

注：根据实际应用情况，一般将点火时间设置为3～5秒。

警告：在仪器中设计有开机（装有FID检测器时）后自动点火功能，为防止电击，

      不要在开机状态下拆装高压放电导线！

3．2气体流量控制的操作

本仪器可以采用机械阀或EPC、EFC模块控制气路的流量或压力。

3．2．1机械阀控制流量的操作

    载气气路先经稳压阀稳压，压力稳定在3.5kg/cm2左右（出厂时已调整好，用户不可自行调整！），然后经稳流阀输出流量恒定的载气。

    调节“载气Ⅰ”或“载气Ⅱ”流量调节阀即可调节载气Ⅰ或Ⅱ的流量。

    调节“柱前压”调节阀，压力表指示相应的柱前载气压力。

 空气气路经稳压阀稳压，结合固定气阻输出一定流量的空气。在表压0.1Mpa时流量约为400ml/min。请参照仪器附带空气压力—流量曲线图。

空气压力—流量曲线示意图

 氢气气路经稳压阀稳压，结合固定气阻输出一定流量的氢气。在表压0.1Mpa时流量约为40ml/min。请参照仪器附带氢气压力—流量曲线图。

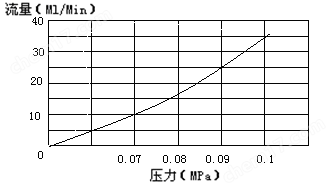

氢气压力—流量曲线示意图

注：当装有选配的电子压力、流量测量模块时，可直接从仪器中读出压力和流量数值，无需再

    核对上述曲线。

3．2．2  EPC&EFC模块控制流量的操作

        本仪器可以选配EPC、EFC模块控制气路的流量或压力。

EPC、EFC模块操作均采用键盘或控制工作站数字设定。请参见相应说明。

4  仪器的维护与保养

4．1  进样器的清洗

        进样器比较容易污染，特别是内衬管容易污染，为此清洗进样器就显得比较重要，进样器内衬管可用溶剂棉球直接穿洗，穿洗后用大气流吹一下（主要吹掉棉球纤维并吹干溶剂），然后装好内衬管“O”型圈和密封压帽；污染严重时需用相应溶剂（甚至洗液）浸泡过夜后，再用超声波清洗，最后用溶剂漂洗、烘干，存放在干燥器中备用。

4．2  氢火焰离子化检测器的清洗

可拆下FID外罩，取下电极和绝缘瓷垫，把外罩、电极和绝缘瓷垫用丙酮或酒精清洗然后烘干。如果污染严重，可以将待清洗零件放入超声波清洗液中，经超声后，用清水淋洗干净然后用酒精清洗并烘干。装配时注意极化线圈应居于喷口四周，不能与壳相碰。高度不能超过喷嘴口，如超过喷嘴口，点火后极化线圈会发红而影响检测器的稳定性和灵敏度，如果是色谱柱固定液污染检测器，则选择能溶解固定液的溶剂予以溶解。

4．3  色谱柱的安装

4．3．1  填充柱的安装

填充柱在进样器和检测器两端的安装是类似的。若是柱头进样方式，填充柱的进样器一端应留出足够的一段空柱(至少50mm)，以防插入的注射器针头触到填在柱端的玻璃纤维或柱填充物；在检测器一端，也应留出足够的一段空柱(至少4mm)，以防喷嘴底端触到填在柱端的玻璃纤维或柱填充物。如下图所示：

     柱头进样填充柱两端留空管部分示意图

      *****气相色谱仪Φ3mm（或Φ4mm）填充色谱柱与进样器、检测器的连接。

    安装步骤如下：

1)                      将M10×1 Φ3.2mm（或Φ4.2mm）柱螺母先套入色谱柱的两端。

2)                      在色谱柱的两端装上Φ3mm（或Φ4mm）石墨圈，向上推入进样器和检测器底部（要推到底），旋紧螺帽。

3)                      用中性皂液检漏，不应有漏气现象。

4)                      擦干皂液。

注：填充柱的进样器端不能和检测器端搞混，应当在装填色谱柱时做标记，一般带

    有铝制标签端为接进样口端。

4．3．2  毛细管柱的安装

         成品熔融石英毛细管柱很规整，柱端穿过密封石墨垫后应重新切口，切口应无毛刺，边缘齐整。用沾有丙酮的滤纸擦净待接入仪器部分，以免引入杂峰而干扰分析。使用过一段时间的毛细管柱，若重新老化后仍有杂峰干扰，需将进样口端切除30cm左右后再使用。

 通常先装上柱螺母和密封石墨垫后再进行切割。用一适宜的玻璃切割工具（如壁纸刀片等），在欲切断的部位快速划过，轻轻敲去柱末端即可。

 注意：最好戴上防护眼镜，以防在处理、切割熔融石英毛细管柱时产生的飞扬颗粒物质对眼睛的可能伤害。处理毛细管柱时也应小心防止皮肤被扎伤。由于柱子具有一定的韧性，因此在处理毛细管柱时，事先注意这些十分重要。

  准备熔融石英毛细管柱

毛细管柱绕在金属框上，此框悬挂在柱箱内的毛细管柱支架上。柱两端由框底部伸出，平顺弯曲朝向进样器接口和检测器接口，不要让柱子的任何部位碰到柱箱内壁。石墨垫圈穿过柱时可能会污染柱，可按“准备熔融石英毛细管柱”中的说明切割柱端。下图为安装弹性石英毛细管柱时，进样口端和FID端需预留的长度。

4．4  气体过滤器的维护

        载气流路控制系统中，如填充柱进样口的吹扫流路，毛细管进样口的分流及吹扫流路，均接有过滤器，其中装填有吸附剂。需要定期更换或活化。活化时需将过滤器按载气流向倒接入进样口，通入高纯氮气20ml/min，活化温度为260℃，时间10小时。

5  仪器的故障与排除

5．1  开机无反应

5．2  色谱峰问题

5.  2.  1无基线

5．2．2  没有色谱峰

5．2．3  正常保留时间而灵敏度下降

5．2．4  拖尾峰
