PET性能检测模体

一、PET性能灵敏度、散射分数检测模体DF-200A产品介绍与结构

     用于 PET-CT 、 PET-MR等设备中PET性能的质量控制检测 ，符合《WS 817-2023 正电子发射断层成像(PET)设备质量控制检测标准》 。

PET灵敏度模体： 长70cm ；壁厚1mm ；标配2根线源管。

散射分数模体： 长70cm ；直径20cm ；标配2根线源管。

PET空间分辨率支架 ：可支撑灵敏度模体和毛细管测量相应PET性能指标；

毛细孔插孔坐标为（0, 1cm） ，（0, 10cm） ，（10cm， 0） ；灵敏度模体插孔坐标 为（0,0） ，（0, 10cm） ；可调节水平设计。

便携式核素自动分装仪性能要求：

1）质量<10kg；

2）电动控制（非气动）；

3）蠕动泵方式实现分装；

4） 三通路自动控制待分装核素；

5）分装过程自动控制；

6）控制软件中可实时显示活度计读数。

核医学图像质控分析软件对DI COM格式图像进行分析 ，可计算固有空间均匀性 ，固 有空间线性 ，空间分辨率和系统灵敏度及PET， CT图像融合精度。

可测量PET以下指标：

空间分辨率；灵敏度；散射分数； NECR； 可为核医学设备质量控制检测提供技术 培训服务 。准确度 : 1 ；测量范围 : 1 -11。

A. 1.  PET灵敏度模体

长70cm ；壁厚1mm ；标配2根线源管。

 PET灵敏度模体示意图

A.2.  散射分数模体

长70cm； 直径20cm； 标配2根线源管。

 散射分数模体示意图

A. 3.  空间分辨力检测点源支架

空间分辨力检测使用核素为18F ， 其比活度依据厂家推荐。

测试源为置于毛细玻璃管内的高比活度放射性点源， 点源在任何方向的线径小于 1 mm。 按以下6个位置布置点源：

a)  平行 PET 长轴轴向视野中心 1/2 处， 横断面中心 1 cm 处；

b)  平行 PET 长轴轴向视野中心 1/2 处， 横断面中心 10 cm 处；

c)  平行 PET 长轴轴向视野中心 1/2 处， 横断面中心 20 cm 处；

d)  平行 PET 长轴轴向视野， 距中心 3/8 处， 横断面中心 1 cm 处；

e)  平行 PET 长轴轴向视野， 距中心 3/8 处， 横断面中心 10 cm 处；

f )  平行 PET 长轴轴向视野， 距中心 3/8 处， 横断面中心 20 cm 处。

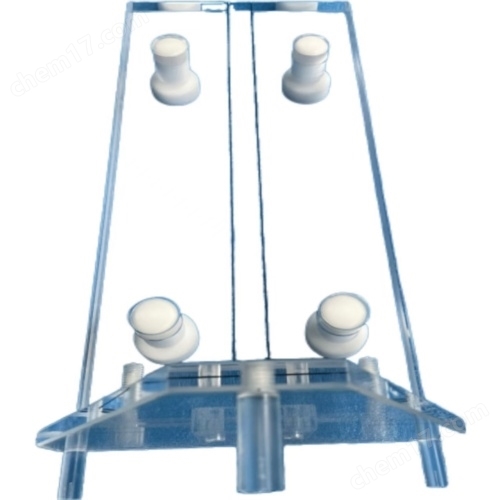

图A.4  空间分辨力监测点源支架示意图

2、PET性能灵敏度、散射分数检测模体DF-200A检测性能

PET 模体多功能支架 ：可支撑灵敏度模体和毛细管测量相应 PET 性能指标； 可调节 水平设计 ，满足 CT 激光灯 X、Y 和 Z 三个方向jingque定位。

满足 PET 标准 WS817-2023、 NEMA-2018 测试偏离中心 1 cm、 10 cm、20cm 质量控制要求。

满足 PET 标准 WS817-2023、NEMA-2012 规定对（1，0）,（10，0）,（20，0） 质量控制要求。

正反方向调节水平 ，适用于多种机型检测条件 ，保证测试模体平行于 PET 视野中心。
