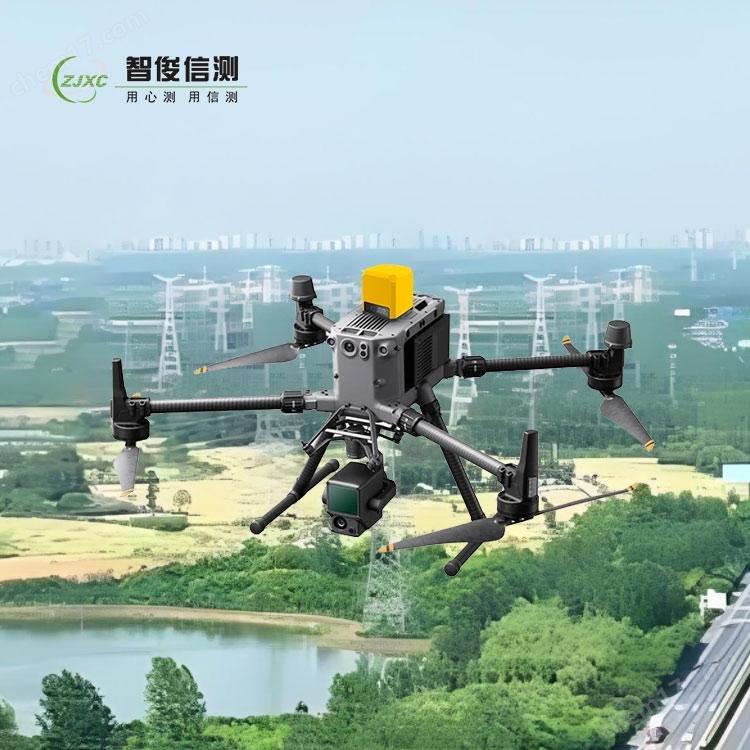

ST600 无人机电磁辐射监测系统

无人机电磁辐射监测系统

近年来，基于无人机的测量在环境监测中得到了广泛应用。无人机电磁辐射监测系统是一个 集成了无人机平台、电磁辐射监测传感器、数据传输与处理系统以及数据分析与预警功能的综合 性系统。
该系统利用无人机的高空、长时、大范围监测能力，可以在空中任意位置悬停并收集监测数 据，从而解决了高空电磁辐射监测的问题。更重要的是，无人机可以克服不利的地理环境，迅速 飞往监测人员难以到达的地方进行电磁辐射监测，适用于电力、通信、低空经济、工业、科研及 应急响应等领域。

应用场景

无人机搭载电磁辐射监测仪器凭借其灵活、高效、安全的优势，在多个领域形成了广泛的应用场景。以下是具体领域的应用场景分析：

1. 电力行业

● 高压输电线路巡检

实时监测输电线路周围的电磁辐射强度，评估工频电场/磁场对周边环境的影响，确保符合安全标准。

检测绝缘子劣化、电晕放电等故障（异常电磁信号可反映局部放电问题）。

● 变电站/换流站监测

对站内设备（如变压器、GIS设备）进行三维空间电磁场扫描，定位电磁泄漏点或设计缺陷。

● 新能源电场评估

监测风电场（风机变频器）或光伏电站（逆变器）的电磁兼容性，避免对周边通信、雷达造成干扰。

2. 通信领域

● 5G/6G基站部署优化

测量基站周围射频辐射强度（如毫米波频段），验证信号覆盖与辐射安全限值（SAR值），辅助基站选址。

● 电磁干扰（EMI）排查

快速定位非法信号源（如“黑广播”）、通信干扰源（如无人机干扰机场信号）或设备谐波辐射。

● 战场/应急通信保障

军事或灾害场景中，快速绘制电磁频谱地图，避开干扰频段，保障通信畅通。

3. 低空经济

● 城市空中交通（UAM）安全

监测无人机航路附近的电磁环境（如5G基站、气象雷达），预防导航信号受干扰导致的失控。

● 物流无人机航线规

评估仓库、工业园区等区域的电磁噪声水平，优化无人机自主飞行路径。

● 无人机频谱监测服务

提供商业化电磁环境监测服务，例如为大型活动保障无线电秩序。

4. 工业领域

● 智能制造与工业4.0

监测工厂内高频设备（如焊接机器人、感应加热炉）的电磁泄漏，避免对精密仪器（如医疗设备产线）造成干扰。

● 物流无人机航线规

在易燃易爆环境中检测设备静电或电磁辐射风险，替代人工巡检（如储油罐区）。

● 无人机频谱监测服务

检测高铁接触网或牵引变电所的电磁干扰，预防信号系统异常。

5. 科研与教育

● 环境电磁学研究

长期监测城市电磁背景噪声变化（如电动汽车充电桩密集区的辐射累积效应）。

● 极地/海洋等ji端环境监测

无人机搭载宽频监测设备，研究极光活动或深海通信的电磁传播特性。

● 科普与教学

可视化演示电磁场分布（如对比微波炉与基站的辐射差异）。

6. 应急响应与公共安全

● 核事故或放射性泄漏

长期监测城市电磁背景噪声变化（如电动汽车充电桩密集区的辐射累积效应）。

● 极地/海洋等ji端环境监测

结合电离辐射探测，快速绘制辐射污染区域（如福岛核电站式任务）。

● 灾害现场搜救

通过检测手机信号、生命探测仪频段，定位被困人员（如地震后废墟）。

● fan恐与军事应用

侦测敌方电子设备（如无人机遥控信号）、排查爆炸物电磁触发装置。

技术优势

● 覆盖复杂地形（如山区、高楼间），数据分辨率高于地面固定监测；

● 灵活机动大范围覆盖 ，可快速响应突发污染事件（如变电站故障辐射泄漏）；

● 提供丰富的数据可视化工具，支持将监测数据以图表、热力图、等高线图等形式展示；

● 成熟方案快速安装，系统采用模块式设计，安装和拆卸简单方便；

● 实时数据接收与显示，无人机遥控器和后台软件能够实时接收无人机传输的监测数据，并通过直观的界面展示辐射强度、频率分布等信息；

● 无人机自身电子系统可能干扰监测数据，电磁辐射监测系统专门进行校准和屏蔽设计；

● 探头自供电设计，无需采用无人机电源供电，延长飞行续航时间；

● 多探头同时测量，无人机支持多个电磁辐射探头同时搭载，满足不同频率定范围电磁监测；

● 提供数据采集协议和对接端口，支持用户自有平台开发集成。
