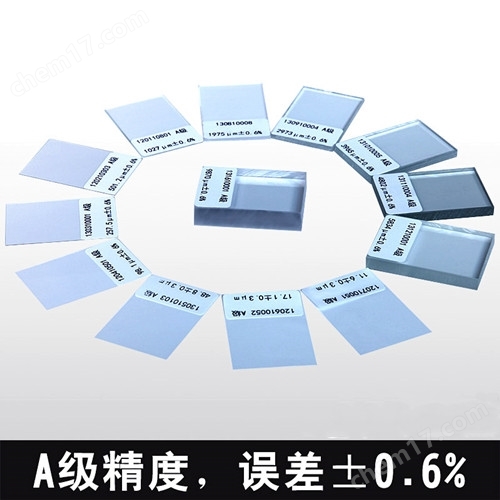

XR-HDP 标准厚度片

1、执行标准

  该标准厚度片符合JJG818-2018《磁性、电涡流式覆层厚度测量仪检定规程》

2、技术要求

2.1  产品精度：标准厚度片符合JJG818-2018《磁性、电涡流式覆层厚度测量仪检定规程》

2.2  产品误差：±0.6%；

2.3  产品规格：10µm，50µm，100µm，500µm，1000µm，5000µm，10000µm各1块。

2.4、 证书，1套

3 测量方法

  用数显电感式测微仪(选择1N测力的测头，不大于50μm的厚度片选用平面测头)和三等量块或光栅测微仪等，在平面工作台上用比较法测量或用直接法测量。直接法测量:先将数显电感式测微仪或光栅测微仪等对零，再将被测的厚度片放在平面工作台上，在距边缘5mm的测量区域内均匀分布5个点，取中心点5次示值的平均值作为厚度片的实际值，其厚度值H按公式计算;取各点示值与实际值的最大差值作为厚度片的均匀性，其示值按公式计算。

  比较法测量:用数显式电感测微仪(选择1N测力的测头)和三等量块，在平面工作台上用比较法测量。选择与厚度片标称值相差20um以内的三等量块，让数显式电感测微仪对零，记下此时的数值，再将被测的厚度片放在平面工作台上测量，所得示值加上所用量块的实际值即为所测点的厚度值。其H实际值按公式计算;其厚度片的均匀性按公式计算。

  对于没有与厚度片厚度标称值相差20m以内量块的情况，可以使用量块组合测量。例如测量标称值为405μm的厚度片，先用 1.4 mm的量块，让数显式电感测微仪对零，记下此时的数值，将1mm的量块垫在工作台上，将厚度片放置在1mm量块上用数显式电感测微仪测量。其日实际值按按公式计算;其厚度片的均匀性按公式计算。
