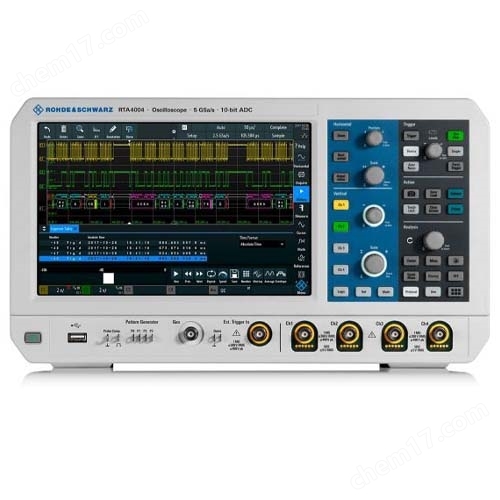

RS罗德施瓦茨RTA4000系列RTA4004数字示波器

RS罗德施瓦茨RTA4000系列RTA4004数字示波器主要特点

丨带宽：200 MHz 至 1 GHz

丨采样率：最大 5 Gsample/s

丨存储深度：最大 1 Gsample

丨ADC 分辨率：10 位

丨显示屏：10.1" 电容式触摸屏

RS罗德施瓦茨RTA4000系列RTA4004数字示波器特性和优点

信号分析:快速获取结果

可查看存在于大信号中的小信号细节

R&S@RTA4000使用罗德与施瓦茨设计的10位模数转换器，与传统8位模数转换器相比，精度提升4倍。分辨率越高，波形越清晰，进而显示更多在其他情况下可能忽略的信号细节。比如在测量开关电源的特性时，在单次捕获中，需要同时测量开关设备开启和关断时的电压。

10 位模数转换器

10 位模数转换器可展示微小信号细节，垂直分辨率是传统示波器的四倍。

分段存储

100 Mpoint (标配);200Mpoint(交织模式)

R&S®RTA4000提供存储深度:每通道高达100Mpoints，在交织模式下可达200Mpoint。这是同类示波器的十倍。用户甚至可以在高采样率下捕获更长的采集序列，以便获得更详细的分析结果，例如分析开关电源的瞬态响应。

100 Msample 标配存储

捕获和分析长时间的脉冲和突发信号，标配存储深度最高达200Mpoint

在全带宽下采集时间更长

分段存储:1000Mpoint，带历史功能

R&S®RTA-K15选件带有深分段存储功能，能分析较长观测时间的信号序列。可以在几秒或几分钟内捕获有通信间隔的协议信号(例如IC或SPI)。分段长度可调，1000 Mpoint的存储深度能得到优的利用。在历史模式下，可以调用1000 Mpoint最大分段存储中的所有采集波形并进行分析。

1000 Mpoint 分段存储

具备1000 Mpoint存储，可捕获最长时间的信号

使用混合信号示波器选件进行逻辑分析

16 个附加数字通道

使用 R&S@RTA-B1选件，R&S®RTA4000可升级为具有16个附加数字通道、操作直观的混合信号示波器。该示波器能同时捕获和分析嵌入式设计的模拟和数字信号。使用光标测量可以很方便地确定模数转换器输入输出之间的延迟。

4位DAC信号变化

R&S8RTA4000能同时捕获和分析模拟和数字信号

波形和码型发生器

生成模拟和数字激励

R&SORTA-B6 波形和码型发生器的数据传输率最高达50Mbit/s，适用于教学应用和硬件原型开发。除了常见的正弦波、方波/脉冲波、锯齿波和噪声波形外，此发生器还可输出任意波形以及4位信号码型。波形和码型可以CSV文件形式导入，也可从示波器波形中复制。可使用预定义码型，包括I2C、SPI、UART和CAN/LIN。

波形和码型发生器

除了常见的正弦波、方波/脉冲波、锯齿波和噪声波形外，此发生器还可输出用户定义的波形以及4位信号码型。

数字电压表

测量并显示电势

R&S@RTA4000 在每个通道上设有3位电压表(DVM)和6位频率计，可实现同步测量。标配测量功能包括DC、AC+DC (RMS)和AC (RMS)。

数字电压表

3位电压表可测量并显示电路上两点之间的电势差。

频率分析模式

有些故障难以察觉，这通常是因为时间和频率信号之间的相互作用。只要按下按钮，或者输入中心频率和频率范围，即可激活R&S®RTA4000 的FFT功能。R&S@RTA4000示波器具有强大的FFT功能，可分析最长达128 kpoints的信号。其他实用功能包括光标测量和频域自动设置。

方波FFT

强大的 FFT 功能可分析长达128kpoints的信号。

模板测试模式

模板测试能快速显示特定信号是否在规定的容差范围内。模板使用合格/不合格评估的统计数据，评估被测设备的质量和稳定性，并且快速确定信号异常和意外结果。当模板被违反时，测量停止。R&S®RTA4000的AUX-OUT 连接器将在每次模板违规时生成一次脉冲输出。此脉冲输出可用于触发测量设置中的操作。

模板测试，提供结果统计数据

合格/不合格评估统计数据可评估被测设备的质量和稳定性。

电源应用的理想之选

分辨率高达10位，轻松查看电源信号细节

在电源测量中，高动态信号的最微小细节也至关重要。比如验证MOSFET的RDS(on)。R&S@RTA4000示波器具备出色的ADC分辨率，最高可将垂直分辨率提升至10位。以前无法查看的信号细节变得可见，并且可测量。RDS(on)验证示例展示了如何在开关关闭的状态下测量漏源极电压的斜率。

电源分析

分析开关电源的输入、输出和传递函数

RS罗德施瓦茨RTA4000系列产品型号参数
