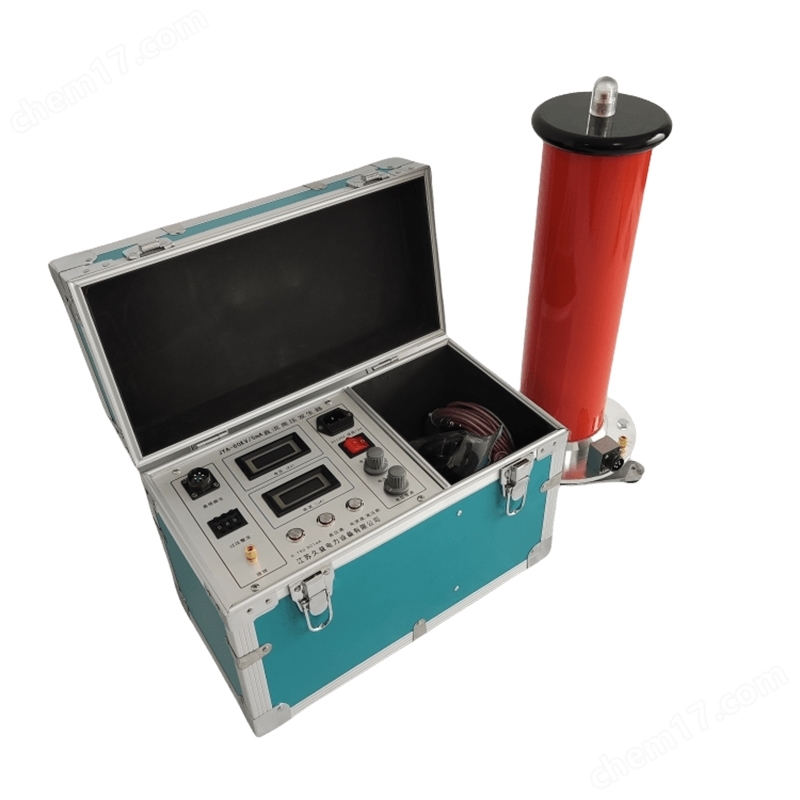

60kV 直流高压发生器
| 参考价 | ¥ 5000 |
| 订货量 | ≥1台 |
- 公司名称 江苏久益电力设备有限公司
- 品牌 久益电力
- 型号
- 产地
- 厂商性质 经销商
- 更新时间 2025/5/22 15:09:27
- 访问次数 4
联系方式：夏18012323060 查看联系方式
联系我们时请说明是化工仪器网上看到的信息，谢谢!
| 应用领域 | 电子/电池,电气 |
|---|
60kV 直流高压发生器适用于对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。应用PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。
对小电容试品如氧化锌避雷器、磁吹避雷器等先用粗调升到所需电压(电流)的90%,
再用细调电位器缓缓升压到所需的电压(电流)值,然后从数显表上读出电压(电流)数值。如需对氧化锌避雷器进行75%VDC-1mA的测量时,应先升到电流到1mA时电压值停止(这时可记录电压、电流值),然后按下黄色按钮,电压即降到原来的75%,并保持此状态。此时可读取微安表数值及电压值。测量完毕后,调压电位器逆时针回到零位,按下绿色按钮,需再次升压时按红色按钮即可。
对大电容试品时,升压应更要缓慢,并需要监视电流表充电电流不超过发生器的最大充电电流,一定要放慢升压速度,避免充电电流过大。试验完毕后,将电压调节电位器逆时针回到零位上,随后按绿色按钮,切断高压。此时注意电压表上的电压降到15kV左右,方可用放电棒进行多次放电,确保安全。
底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。
60kV 直流高压发生器
技术参数
规 格
技术参数 | 60/2 | 60/5 | 120/2 | 120/5 | 180/2 | 200/2 | 250/3 | 100/200 3/2 | 200/300 3/2 | 其 它 等 级 |
输出电压(kV) | 60 | 60 | 120 | 120 | 180 | 200 | 250 | 100/200 | 200/300 |
600～800kV等合同 定做。 |
输出电流(mA) | 2 | 5 | 2 | 5 | 2 | 2 | 3 | 3/2 | 3/2 | |
输出功率(W) | 120 | 600 | 240 | 600 | 360 | 400 | 750 | 400 | 600 | |
充电电流(mA) | 3.0 | 12 | 3.0 | 3.0 | 3.0 | 3.0 | 4.0 | 4.5/3.0 | 4.5/3.0 | |
机箱重量(kg) | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.4 | 4.5 | 4.5 | 8.1 | |
倍压筒高度(mm) | Φ80 ×500 | Φ80 ×620 | Φ80 ×770 | Φ80 × 770 | Φ110 ×770 | Φ110 ×770 | Φ110 ×1150 | Φ110 × 1150 | Φ110 × 1350 | |
倍压重量(kg) | 6.3 | 6.8 | 6.8 | 7.2 | 7.2 | 7.2 | 12 | 13.5 | 22.6 | |
高压极性 | 负电压极性,零电压启动,连续可调。 | |||||||||
工作电源 | AC 220V±10%;50Hz | |||||||||
电压测量wu差 | 1.0%（满度）±1个字,最高分辨率0.1%kV | |||||||||
电流测量wu差 | 1.0%（满度）±1个字,最高分辨率0.1%uA | |||||||||
过压整定wu差 | ≤1.0% | |||||||||
0.75切换wu差 | ≤0.5% | |||||||||
纹波系数 | ≤1.0% | |||||||||
电压稳定度 | 随机波动,电源电压变化±10%时≤0.5% | |||||||||
工作方式 | 间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟 | |||||||||
环境温度 | -15℃～50℃ | |||||||||
相对湿度 | 当温度为25℃时，不大于90%(无凝露) | |||||||||
海拔高度 | 2500米以下 | |||||||||
直流高压发生器
注意事项
1、请务必反复检查联接线、接地线是否正确,各部位接地要良好,严禁接地线串联。注意安全距离,确保人身安全。
2、每次试验后,应将升压电位器回到零位(粗调、细调都回零位),按绿色按钮,切断高压并关闭电源开关,最后进行放电。
3、未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。
4、仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
