唐山丰瑞明渠流量计质量稳定[概述]
唐山丰瑞明渠流量计质量稳定-LZM型明渠流量计是一种高性能明渠流量计。在明渠中设置标准过水堰槽，并在规定位置测量出水位。则流过堰槽的流量与水位呈一定的函数关系即Q=K*Ha，根据此公式测出流量值Q，其中Q为瞬时流量，H为水位，K的数据取决于堰槽的几何尺寸。现主要以超声波一次换能器测量的方法为例加以介绍（其它一次换能器原理类似，此不做介绍）。
仪器通过非接触式超声波测量的方法来测量水位H（如图）测井与过水槽连通，二水位相同。超声换能器置于井的上方，距槽底为安装常数L，测出换能器与液面之间的距离h，即可以求出液面的高度H，H=L-h这样应用公式Q=K*Ha即可以求得瞬时流量。由此推及在连续的测量中，只要将每分钟测得的瞬时流量累加，可获得任意时间段内的累积流量。（该换能器具有温度补偿功能）
[明渠流量计产品特点]
1.敞开自流型流量计，e于定时采样和监测
2.采用进口元器件装配传感器信号稳定。
3.采用高强度PVC制作的巴歇尔槽耐腐蚀性好。
4.操作方便，无需任何操作，上电即可正常工作。
5.无可动部件，性能可靠。
[明渠流量计应用区域]
由于明渠流量计非压力流的特点，被广泛应用于污水排放口。适用用于化工、冶金、环保制药等各类企业污水的测量和控制
[技术参数]
1. 测量液体：污水
2. 测量范围：0-10000m3
3. 精 度：1~3%（满量程）
4. 重复 性：0.05%
5. 远 传：4-20mA.负载小于600W
6. 电 源：AC220V或DC24V
7. 环境温度：-20°C -85°C
8. 环境湿度：相对湿度£85%
9. 显 示：可显示流量、累计流量
10. 键 盘：触摸键盘
11. 掉电保护：断电自动保护，上电自动测量
12. 防护等级：IP65
13. 水 槽:巴歇尔（三角堰、矩形堰等）
[明渠流量计选型]
[外形图]

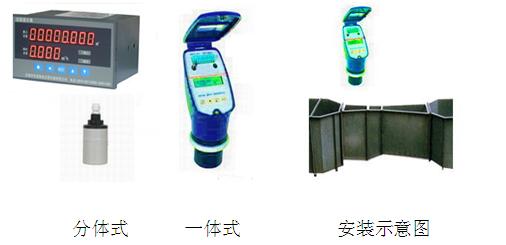

LZM型明渠流量计外形见下图:
[流量数据表]
表一至表四示出水位—流量关系。当渠道宽度或缺口下缘到渠底距离不同时，水位—流量关系会有约百分之几的偏差，需参照《检定规程》另行计算。
表一 0.25米堰口宽矩形堰的水位—流量关系 液位单位:米 流量单位:升 / 秒
| 液位 | 0.00 | 0.01 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 |
| 流量 | 0.0000 | 0.4376 | 1.2397 | 2.2318 | 3.5181 | 4.5290 | 6.4849 | 8.1856 | 10.018 | 11.973 |
| 液位 | 0.10 | 0.11 | 0.12 | 0.13 | 0.14 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 |
| 流量 | 14.047 | 16.232 | 18.526 | 20.924 | 23.423 | 26.020 | 28.712 | 31.497 | 34.373 | 37.338 |
| 液位 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 | 0.26 | 0.27 | 0.28 | 0.29 |
| 流量 | 40.390 | 43.528 | 46.750 | 50.055 | 53.441 | 56.908 | 60.454 | 64.079 | 67.781 | 71.550 |
表二 0.5米堰口宽矩形堰的水位—流量关系 液位单位:米流量单位:升/ 秒
| 液位 | 0.00 | 0.01 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 |
| 流量 | 0.0000 | 0.8769 | 2.4852 | 4.5748 | 7.0575 | 9.8830 | 13.018 | 16.437 | 20.122 | 24.058 |
| 液位 | 0.10 | 0.11 | 0.12 | 0.13 | 0.14 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 |
| 流量 | 28.233 | 32.637 | 37.261 | 42.097 | 47.140 | 52.382 | 57.820 | 63.499 | 69.264 | 75.262 |
| 液位 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 | 0.26 | 0.27 | 0.28 | 0.29 |
| 流量 | 81.440 | 87.794 | 94.322 | 101.02 | 107.89 | 114.92 | 122.12 | 129.48 | 137.00 | 144.69 |
| 液位 | 0.30 | 0.31 | 0.32 | 0.33 | 0.34 | 0.35 | 0.36 | 0.37 | 0.38 | 0.39 |
| 流量 | 152.52 | 160.52 | 168.67 | 176.97 | 185.43 | 194.04 | 202.79 | 211.70 | 220.76 | 229.96 |
表三0.75米堰口宽矩形堰的水位—流量关系 液位单位:米流量单位:升/ 秒
| 液位 | 0.00 | 0.01 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 |
| 流量 | 0.0000 | 1.3212 | 3.7485 | 6.9076 | 10.668 | 14.954 | 19.718 | 24.924 | 30.544 | 36.557 |
| 液位 | 0.10 | 0.11 | 0.12 | 0.13 | 0.14 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 |
| 流量 | 42.945 | 49.695 | 56.793 | 64.230 | 71.997 | 80.085 | 88.487 | 97.198 | 106.21 | 115.52 |
| 液位 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 | 0.26 | 0.27 | 0.28 | 0.29 |
| 流量 | 125.13 | 135.02 | 145.21 | 155.67 | 166.41 | 177.43 | 188.73 | 200.29 | 212.13 | 224.24 |
| 液位 | 0.30 | 0.31 | 0.32 | 0.33 | 0.34 | 0.35 | 0.36 | 0.37 | 0.38 | 0.39 |
| 流量 | 236.61 | 249.24 | 262.14 | 275.30 | 288.72 | 302.40 | 316.34 | 330.53 | 344.98 | 359.68 |
| 液位 | 0.40 | 0.41 | 0.42 | 0.43 | 0.44 | 0.45 | 0.46 | 0.47 | 0.48 | 0.49 |
| 流量 | 374.64 | 389.85 | 405.32 | 421.03 | 437.00 | 453.22 | 469.69 | 486.40 | 503.37 | 520.59 |
