| 工作温度 | 高温 | 结构形式 | 固定球 |
|---|---|---|---|
| 类型(通道位置) | 二通式 | 零部件及配件 | 球体 |
| 流动方向 | 单向 | 压力环境 | 常压 |
| 种类 | 其他 |
进口三通法兰球阀
进口三通法兰球阀选型 美国威盾VTON品牌
美国威盾VTON阀门一直秉承可持续发展的经营理念，追求品质和服务，不断创新的原则，高品质，性能好，寿命长，易维护，让行业客户获得性能更好、成本更低的产品。威盾阀门中国代理商-北京全胜辉阀门有限公司是您正确的选择！我们卖的不仅仅是阀门，更是一种解决方案！
一、进口三通法兰球阀概述
品牌：美国威盾VTON
进口三通法兰球阀，Three way flange ball valve，也叫法兰三通球阀，三通不锈钢球阀，T型三通球阀，L型三通球阀，是指由三个通道的球阀，球体上有T型或者L型的通孔，可实现对介质的分类或者合流，和换向的作用的球阀。三通球阀有T形三通球阀和L形三通球阀。
T形三通球阀能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。
L形三通只能连接相互正交的两条管道，起换向分配作用。
适用于液体、气体、粉体等介质的汇合、分流及分配，适用于石油、化工、电力等企业部门输送各种气体、液体、粉体等介质的管道、储罐、容器设备上汇合或分流装置。
二、进口三通球阀原理

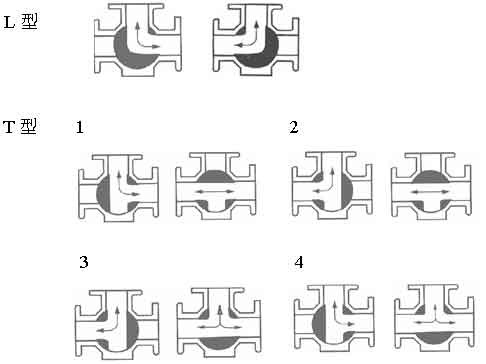

阀门按流通形式分为“L型”（3位2通）、“T型”（3位2通）两种类型。其中“L型”可实现对介质流向进行如‘图A’的两种切换功能；“T型”可实现对介质的分流或混流，如‘图B’的四种切换功能。可按工况要求选择其中一种。
三、进口三通法兰球阀特点
1、三通球阀在结构上采用一体化结构。
2、三通球芯分T形和L形，使用寿命长，流通能力大，阻力小。
3、气动三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
4、面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。
5、阀座采用PTFE材料，阀门的启团力小，开关轻便。
6、阀门采用三体结构，拆装方便，便于现场维修、更换、其流道通畅，流体阻力小。
7、具有防静电结构，下装式阀杆及填料结构设计，防止阀杆脱落，体积小节约安装空间。
四、进口三通法兰球阀性能规范
| 产品 | 公称 | 试验压力MPa | 适用介质 | 工作 | ||
| 强度(水) | 密封（水） | 低压密封 | ||||
| 三通法兰球阀 | 1.6 | 2.4 | 1.8 | 0.6 | NITRCACID | ≤150 |
| 硝酸类 | ||||||
| 2.5 | 3.8 | 2.8 | 0.6 | NITRCACID | ≤150 | |
| 硝酸类 | ||||||
| 4.0 | 6.0 | 4.4 | 0.6 | NITRCACID | ≤150 | |
| 硝酸类 | ||||||
进口三通法兰球阀选型 美国威盾VTON品牌
主要零件材料
| 零件名称 | 材料 | |
| 阀体 | 铬镍钛钢 | 铬镍钼钛钢 |
| 球体 | ||
| 阀杆 | ||
| 密封圈 | 聚四乙烯 | |
| 扳手 | 铸钢 | |
五、进口三通法兰球阀主要外形和连接尺寸
| 公称通径 | 主要外形尺寸和连接尺寸 | |||||||
| L | D | D1 | D2 | b | Z-d | H | W | |
| 15 | 108 | 95 | 65 | 45 | 14 | 414 | 95 | 140 |
| 20 | 117 | 105 | 75 | 55 | 14 | 414 | 105 | 160 |
| 25 | 127 | 115 | 85 | 65 | 14 | 414 | 113 | 180 |
| 32 | 140 | 135 | 100 | 78 | 16 | 418 | 135 | 250 |
| 40 | 165 | 145 | 110 | 85 | 16 | 418 | 142 | 300 |
| 50 | 178 | 160 | 125 | 100 | 16 | 418 | 154 | 350 |
| 65 | 191 | 180 | 145 | 120 | 18 | 418 | 175 | 350 |
| 80 | 203 | 195 | 160 | 135 | 20 | 818 | 190 | 400 |
| 100 | 229 | 215 | 180 | 155 | 20 | 818 | 225 | 500 |
| 125 | 356 | 245 | 210 | 185 | 22 | 818 | 245 | 600 |
| 150 | 394 | 280 | 240 | 210 | 24 | 823 | 265 | 800 |
| 200 | 457 | 335 | 295 | 265 | 26 | 1223 | 305 | 800 |
| 250 | 533 | 405 | 355 | 320 | 30 | 1225 | 370 | 1300 |
订货时请注明型号、公称通径、工作压力、工作介质、介质温度、阀体材质、连接方式。如有不明，请！我公司工作人员会尽力为你解决问题，给你一个zui*的方案！
