鼎阳 数字示波器SDS1022DL
SDS1000DL系列示波器,采用超薄外观设计,体积小巧,大大减小桌面占用面积,产品净重仅2.5Kg,携带更方便,在不同的操作环境中(如在实验室或在现场)都能高效的工作。主流的外观设计,保留了示波器的易用性、操作性;丰富的触发方式与强大的测量功能zui大限度地提高工作效率;*的数字滤波功能与丰富的数学运算满足您对信号处理的需要。专业的SDS1000DL数字存储示波器不仅满足客户在功能上和性能上对示波器的苛刻要求,而且大大节省预算开支。
特性及优点:
·超薄设计、体积小巧、携带方便
·实时采样率高达 500M Sa/s,等效采样率50G Sa/s
·带宽为25MHz、50MHz、100MHz、200MHz
·TFT-LCD 8×18格彩色显示
·3种光标模式、32种自动测量参数
·5种触发功能:边沿、脉宽、视频、斜率、交替
·6位硬件频率计实时计数显示

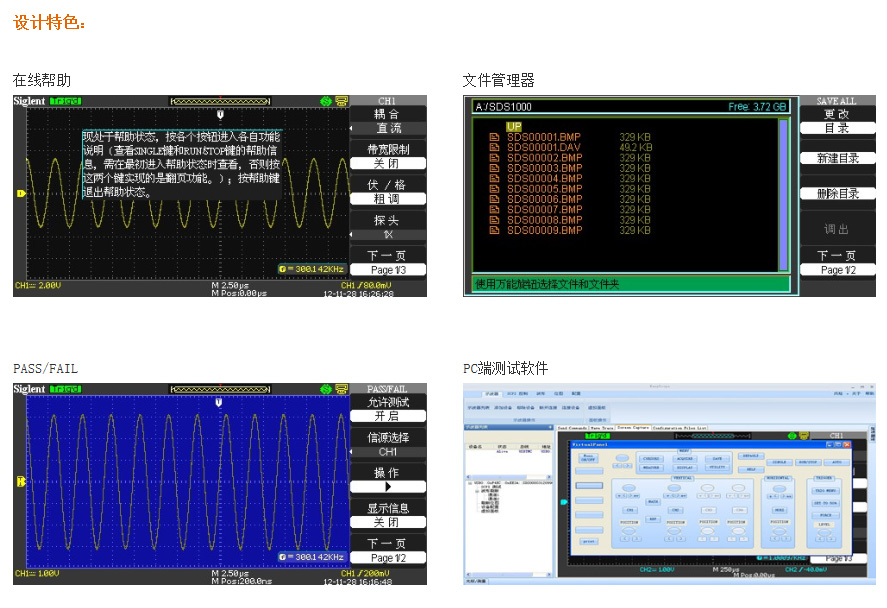

·弹出式菜单,人性化设计
·2组参考波形,20组设置,10组波形内部储存
·独立通道控制、按键背光设计
·标准配置接口:USB Host:支持U盘存储以及固件升级;USB Device:支持PC远程控制及PictBridge打印;RS232和Pass/Fail。
?
基本配置 | |
产品名称 | 数字示波器 |
产品型号 | SDS1022DL |
模拟通道垂直系统 | |
输入通道 | 2 |
带宽(-3dB) | 25MHz |
上升时间 | <14ns |
带宽限制 | 20MHz (-3dB) |
垂直分辨率 | 8 bit |
垂直灵敏度 | 2mV - 10V/div |
直流垂直增益精度 | 5mv/div-10v/div:≤±3% 2mv/div: ≤±4% |
输入耦合 | 直流、交流、接地(AC、DC、GND) |
输入阻抗 | 1MΩ±2% || 16pf±3pf |
zui大输入电压 | 400V (DC+AC 峰值,1MΩ输入阻抗)CAT I |
探头数量 | 2 |
水平系统 | |
时基范围 | 25ns/div-50s/div |
时基精度 | ±100ppm(在任何大于 1ms 的时间间隔) |
时基模式 | MAIN, WINDOW, WINDOW ZOOM, SCAN, X-Y |
延迟范围 | 1/2.5/5/25nS/DIV - 50S/DIV |
模拟信号采集系统 | |
实时采样率 | 500MSa/s |
等效采样率 | 10GSa/s |
记录长度 | 32k |
采集模式 | 实时采样、等效采样 |
触发系统 | |
触发源 | CH1 、CH2、Ext、Ext/5、AC Line |
触发模式 | 自动、正常、单次 |
触发类型 | 边沿、脉宽、视频、斜率、交替 |
触发耦合 | 直流、交流、低频抑制、高频抑制 |
触发抑制 | 100ns – 1.5s |
内部触发电平范围 | CH1、CH2 距离屏幕中心 6 格 |
外部触发电平范围 | EXT: ±1.2V EXT/5: ±6V |
测量运算系统 | |
自动测量 | zui大值、zui小值、峰峰值、幅值、顶端值、底端值、周期平均值、平均值、周期均方根、均方根、上升过激、 下降过激、上升前激、下降前激、上升时间、下降时间、 频率、周期、脉宽、正脉宽、负脉宽、正占空比、负占空比、相位、FRR、FRF、FFR、FFF、LRR、LRF、LFR、 LFF |
光标测量 | 手动、追踪、自动 |
自动计数器 | 直流耦合, 从 10Hz 到zui大带宽 |
波形运算 | + 、 - 、×、÷、FFT |
保存/调用 | 提供 2 组参考波形,20 组设置、10 组波形之内部储存/调出功能;外部 U 盘存储功能. |
存储格式 | 位图存储、CSV存储、波形存储、设置存储 |
显示系统 | |
显示器 | 7 英寸(178mm) 彩色 TFT LCD |
显示器分辨率 | 480(水平)个像素×234 (垂直)像素 |
波形显示方式 | 点,矢量 |
语言种类 | 简体中文 、繁体中文、英文、德语、日语、法语,韩语、阿拉伯语、俄语、西班牙语、葡萄牙语、意大利语 |
接口 | |
标配 | USB Host、USB Device、RS-232、Pass/Fail out |
电源要求 | |
电压范围 | 100-240V AC, CAT II, 自动选择 |
频率范围 | 45Hz-440Hz |
功率使用 | 50VA Max |
物理与环境特性 | |
尺寸 | 长323.1mm*宽135.6mm*深157mm |
重量 | 2.5kg |
环境温度/湿度 | 工作:10℃ 至 +40℃,85%RH,40℃,24 小时 不工作:-20℃ 至+60℃,85%RH,65℃,24 小时 |
海拔高度 | 工作:3000 m 不工作:15,266m |
