THVS-M-AXYZF 杭州特视全自动维氏/显微硬度计

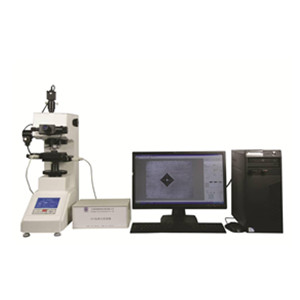

THVS-M-AXYZF 全自动维氏/显微硬度计

产品介绍：
       THVS-1M-AXYZF全自动维氏/显微硬度计主要用于各种金属及部分非金属材料的显微维氏硬度测定，能够对各种零件（机加工件、锻件、铸铁、铸钢件等）、有色金属及热后处理零件等进行硬度的测定，同时适用于有效硬化层深度、涂镀层及焊接件的热影响部位测定。还可用于各种金属零件内部金相组织的观察及对图像进行采集、显示及输出打印。
尤其适用于测量工件的硬度梯度分布曲线及测量热处理后齿轮的表面硬度，有效硬化层深度。

• 1Z轴自动移动，自动聚焦；
• 回转塔台上同时装有10、40两个不同倍率物镜, 可以依需要用低倍率进行大范围的试样轮廓扫描或转高倍率进行精确硬度测量；
• 系统可以整体使用, 也可以单独使用, 灵活性高；
• 通过内置步进马达控制的自动位移台, 透过鼠标点击控制, 拥有多样性的控制模式, 定位精度高, 重复精度好, 移动速度快, 工作效率高；
• 软件可控制硬度计硬件的操作, 双向可相互沟通；
• 自动位移台的双向移动，备有安全装置, 可以有效避免误操作时对机器的损伤；
• 图像采集装置反映速度快, 自动测量精度高, 重复性好, 有效提高硬度测量的效率及精确性；
• 1个像素的细测量线, 手动测量时也有良好的精度。

技术参数：

1.全自动维氏/显微硬度测量系统

2.THVS-M-AXYZF自动控制、测量及数据图像处理系统

•         物台移动方式设定 可通过鼠标点击界面中任意点自动选点，可进行直线开始位置的设定和随机移动位置设定，通过鼠标点选对自动X-Y位移台载物台进行8个方向任意移动的控制，可调整速度、可自动复位、可随意进行坐标清零
• 自自动测量、控制系统 型号 THVS-1M-AXYZF
• 系统描述 自动完成连续打压、保载、读数、数据记录，通过选择一种测量方式所有测量将自动快速完成；
• 根据不同需求选择 直线、之字形线、圆、弧线、随机点、矩阵、自学习模式等；通过数据处理软件提高在非光洁面上非清晰压痕的可读性；
• 在试样连续测量后形成的硬化层深度值可以以表格形式显示；
• 可方便输出各种数据 测量数据、硬度值表、硬化层深度、zui大值、平均值、zui小值。
• 硬度计控制 可对硬度计进行自动控制：自动转塔台(物镜、压头、物镜自动切换)、自动加载、自动测量控制
• 可以对显微硬度计的光源亮度进行设置
• 选择进行控制物镜的转换并反映在软件接口进行计算参数改变
• 选择或起动控制硬度计压头自动转入负载位置、加载、保持、卸载并自动转回测量物镜位置
• 硬度计所设定的载荷可自动反映在软件界面上

控制物台移动方式（Patten） 软件系统可控制自动载物台进行编程移动，可进行：

1. 测量模式（Random A）:使用这个模式打压和读取一个任选点。
2. 测量模式（Random B）:测量和读取任意点。以任意角度旋转选定的坐标位置。
3. 进行横向（X轴方向）的打压和读取
4. 纵向（Y轴方向）的打压和读取
5. 测量模式（Line Set A）:使用这个模式打压和读取和表面成一定角度的方向（Z字形移动，即硬化层深度测量的折线移动）。
6. 测量模式（Line Set B）使用这个模式进行固定间隔的打压和读取。
7. 轨迹坐标移动等移动编程方式

以上可同时设定8条直线，每条直线可设999个位置

• 测量方式 自动模式: 自动加载+自动测量+自动显示测量结果
• 可选手动模式测量
• 图像采集/识别方法 采用高质量、高分辨率摄像机，分辨率为130万，大尺寸原始图像采集；多种图像压缩方法方便使用（采用的图像及测量结果供存储格式，图像存储格式BMP、JPG等通用文件格式）。
• 自动维氏压痕测量系统采用像素识别技术，通过维氏硬度压痕分析软件对压痕图像进行分析，分析软件采用数字图像处理技术边缘分割算法对试验压痕边缘提取，进而运用小波多分辨率理论分析试验压痕的取样信号，用zui小二乘法拟合压痕边缘直线，从而提取显微硬度压痕边缘的方法，实现对显微组织维氏硬度试验压痕区域快速而准确地提取并自动计算维氏硬度值，提高在非光洁面上非清晰压痕的可读性。

•  通过数据处理软件，在试样连续测量后形成的硬化层深度值可以以表格形式显示；
• 可方便输出各种测量数据、硬度值表、硬化层深度、zui大值、平均值、zui小值、显示并输出彩色图像且带有硬度值；
• 硬度值、硬度表、硬化层深度图及图片插入等数据可灵活在“WORD”（可选“EXCEL”）中编辑打印出包含数理统计及硬化层深度曲线的测试报告并保存(WORD格式) （可选“EXCEL”），还可打印观察到的样品形貌图并保存，直接反映出压痕及背景的显微组织，同时在不同倍率物镜下作金相分析观察；

标准配置：

1set. THVS-M-AXYZF全自动维氏/显微硬度计

1 自动转塔数显维氏/显微硬度计

•  1pc. X-Y 载物台 (内装)
• 1pc. 精密台钳 (内装)
•  2pcs. 标准测试块 (HV700和HV400各一块)
• 1pc. 金刚石压头 (内装HV)
•  1pc. 电子式测量显微镜 (带10倍目镜)
•  1pc. 10倍物镜 (内装)
•  1pc. 40倍物镜 (内装)
•  4pcs. 水平调整脚
•  1pc. 水平仪
•  1pc. 压头罩 (内装)
•  1pc. 仪器罩
•  2pcs. 6V, 6W 备用灯泡
•  1pc. 电源线
•  1set. 辅助工具
•  1pc. 操作及保养手册

2 1set. THVS-M-AXYZF自动控制、测量及数据图像处理系统

•  1pc. 自动载物台及驱动箱(100 ×100 mm, X,Y 行程25mm )
•  1pc. 工业控制器(品牌计算机)
•  1pc. 130万像素 工业数字摄像机
•  1pc. 光学适配器及C型接口
•  1set. THVS-M-AXYZF软件
• 1pc. 镶嵌件夹具（Φ30mm）
•  1pc. *夹具(zui大夹持样品≥50mm)
•  1pc. 压平器(zui大高度≥90mm)
