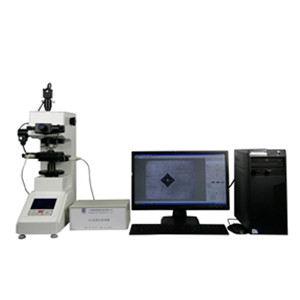

THVS-M-AXY 自动维氏/显微硬度计

产品介绍：
THVS-M-AXY自动维氏/显微硬度计，主要用于各种金属及部分非金属材料的显微维氏硬度测定，能够对各种零件（机加工件、锻件、铸铁、铸钢件等）、有色金属及热后处理零件等进行硬度的测定，同时适用于有效硬化层深度、涂镀层及焊接件的热影响部位测定。还可用于各种金属零件内部金相组织的观察及对图像进行采集、显示及输出打印。
尤其适用于大批量测量工件的硬度梯度分布曲线，和部位的硬度测试。

• 通过内置步进马达控制的自动位移台, 透过鼠标点击控制, 拥有多样性的控制模式, 定位精度高, 重复精度好, 移动速度快, 工作效率高；
• 软件可控制硬度计硬件的操作, 双向可相互沟通；
• 自动位移台的双向移动，备有安全装置, 可以有效避免误操作时对机器的损伤；
• 图像采集装置反映速度快, 自动测量精度高, 重复性好, 有效提高硬度测量的效率及精确性；
• 1个像素的细测量线, 手动测量时也有良好的精度。

• 系统流程 设定所有测量点的位置后，可选择：打压一点，测量一点，直到zui后一点；  打压所有点，之后再测量每一点
• 硬度计控制 控制硬度计转塔台(物镜、压头自动切换)、加载、卸载
• 控制物镜的转换并自动改变计算参数
• 硬度计的载荷变化可自动反映在软件界面上
• 对光源的亮度进行设置
• 物台移动方式（Patten） 可通过鼠标点击界面中任意点自动选点，可进行直线开始位置的设定和随机移动位置设定，通过鼠标对自动X-Y位移台载物台进行8个方向任意移动的控制，可调整速度、可自动复位、可随意进行坐标清零；
• 软件系统可编程控制自动载物台移动，移动模式如下：

1. 测量模式（Random A）：使用这个模式打压和读取一个任选点。
2. 测量模式（Random B）：测量和读取任意点。以任意角度旋转选定的坐标位置。
3.  进行横向（X轴方向）的打压和读取
4. 纵向（Y轴方向）的打压和读取
5. 测量模式（Line Set A）：使用这个模式打压和读取和表面成一定角度的方向（Z字形移动，即硬化层深度测量的折线移动）。
6. 轨迹坐标移动等移动编程方式
7. 用户定制的测量方式

• 以上可同时设定8条直线，每条直线可设999个位置
• 马达 步进马达
• 驱动控制 通过软件在X-Y轴向上移动，速度可灵活的改变

技术参数：

 标准配置:

1set. THSV-1M-AXY型自动维氏硬度测量系统

1 数显自动转塔维氏/显微硬度计

• 1pc. X-Y 载物台 (内装)
•  1pc. 精密台钳 (内装)
•  2pcs. 标准测试块 (HV700和HV400各一块)
•  1pc. 金刚石压头 (内装HV)
•  1pc. 电子式测量显微镜 (带10倍目镜)
•  1pc. 10倍物镜 (内装)
•  1pc. 40(或20)倍物镜 (内装)
•  4pcs. 水平调整脚
•  1pc. 水平仪
•  1pc. 压头罩 (内装)
• 1pc. 仪器罩
•  2pcs. 备用灯泡
•  1pc. 电源线
•  1set. 辅助工具
•  1pc. 操作及保养手册

2 1set. THSV-M-AXY自动控制、测量及数据图像处理系统

•  1pc. 自动载物台及驱动箱(100 ×100 mm, X,Y 行程25X25mm )
•  1pc. 工业控制器(品牌计算机)
•  1pc. 130万像素 工业数字摄像机
•  1pc. 光学适配器及C型接口
•  1set. THSV-800M-AXY软件
•  1pc. 镶嵌件夹具（Φ30mm）
•  1pc. *夹具 (含压平器)
