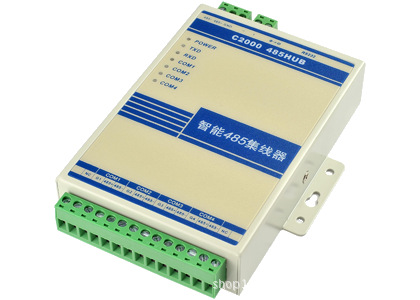

SHB4 485集线器HUB，485总线分割集中器

C2000 SHB4，485集线器HUB是一款专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集中器(HUB)。为了保证数据通讯的安全可靠，RS-485接口端采用隔离技术，防止雷击浪涌引入转换板及设备，内置的600W浪涌保护电路，可以有效地抑制闪电(Lighting)和ESD，同时可以有效的防止雷击和共地干扰；电源宽电压设计，安全可靠。非常适合户外工程应用。

485集线器HUB具有485流向控制功能。RS-485工作模式采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决RS-485收发转换时延问题。RS-485接口传输距离可达1200米、性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能的数据接口转换产品。

C2000 SHB4提供星型RS-485总线连接。各端口都具有短路、开路保护。使用 C2000 SHB4，用户可以轻松改善RS-485总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段不会影响到其它网段，有效保证485总结系统的安全性和可靠性。合理地利用 C2000 SHB4可以助您设计出*、高效和高可用性的RS-485系统。
用法
将1个RS-232转换为4个RS-485信号；
将1个RS-485转换为4个RS-485信号。

485集线器HUB性能参数：
基本信息
RS-232端
RS-232端连接器     D89(母头)
针式DB9信号        RXD、TXD、GND

RS-458端
RS-485端连接器     接线端子
信号               T+（458+）、T-（485-）、GND
RS-458数据流向控制 自动

波特率             300bps~115200bps
静电防护           15KV ESD
防雷               600W
传输距离           0~1.2公里

环境
操作温度           -25℃~85℃
存储温度           -60℃~125℃
工作湿度           5~95%RH，不凝露

机械机构
尺寸（长×宽×高） 120×80×25.5mm

电源需求
电压               9~24VDC
电流               100mA@12VDC

其他
保修               5年质保

C2000 485集线器HUB(型号：C2000 SHB4)与传统方案的对比
1.485集线器HUB，可以星型布线。工程布线简单，工程成本大大降低。
2.485集线器HUB可以改善总线结构，分割网段，提高通讯的可靠性。一旦发生故障，对其他路没有影响。
3.485集线器HUB有丰富的指示灯，可以轻松判断485总线上的故障点。(短路或者断路都会通过该路COM口数据指示灯表示)。
4.485集线器HUB内置600W浪涌保护电路，能够提供1500V的隔离电压，可以有效地抑制闪电(Lighting)和ESD，同时可以有效的防止雷击和共地干扰。
5.485集线器HUB能够适用于复杂的电磁环境。
6.485集线器HUB 可以级联使用

C2000 485集线器HUB在楼宇自控系统中的应用
楼宇自控系统是基于现代分布控制理论而设计的集散系统，通过485网络系统将分布在各监控现场的系统控制器连接起来，共同完成集中操作，管理和分散控制的综合自动化系统。485集线器HUB在楼宇自控系统的运用使得大厦内机电设备得到自动化监控和有效的管理，可以使大厦内的温湿度控制达到zui舒适的程度，同时以zui低的能源和电力消耗来维持系统和设备的正常工作，以求取得zui低的大厦运作成本和zui高的经济效益。这*的方便了设备的操作与维修，减少管理和维护人员。取得节约能源和人力资源的良好效益。
