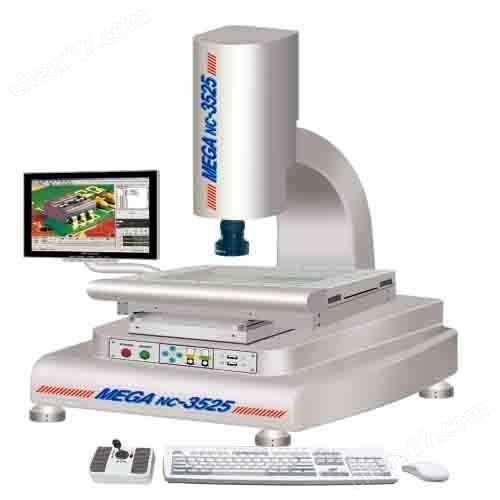

TIM-3525C 二次元影像测量仪

TIM-3525C二次元影像测量仪

mega工具测绘显微仪tim系列：

新潮外观，硬朗造型，检测新形象！三次元测量仪, 二次元测量仪, 影像测量仪, 三次元测量仪, 二次元测量仪, 影像测量仪, 三次元测量仪, 二次元测量仪, 影像测量仪,

■ tim系列特点：

◆外匡钢化铝合金铸造结构稳固耐用不变形.

◆大视野大景深高倍率金相内置十字线目镜.

◆高解析0.7x-4.5x光学zoom放大定位镜头.

◆z轴采高精度v型线性递增测定直线滑轨.

◆表面4区分段及底灯调控直落led冷光源.

◆检测用高解析彩色ccd屏幕选单控制性强.

◆无间隙磨差螺母传动，可微调及快速移动.

◆强大易用非接触2.5d智能型高级测量软件.

◆多功能lcd显示数据处理器计算功能*.

◆灵活快速性的结合组件，扩展性特强.

◆ 三合一智能型，能实现系统功能扩编性.

◆ 外观整体人性化，组合体积小不占空间. 三次元测量仪, 二次元测量仪, 影像测量仪, 三次元测量仪, 二次元测量仪, 影像测量仪, 三次元测量仪, 二次元测量仪, 影像测量仪,测量显微镜，测量投影仪

■ 易应用于 easy access：

easy

measure

易测量

match

易匹配

color

易色彩

ob-ject

易目标


易图像

operation

易操作

■ 用途：

精确测量各种工件尺寸、角度、形状和位

置，以及螺纹制件的各种参数，适用于机器制

造业，精密工、模具制造业、仪器仪表制造业、

电子行业、塑料与橡胶行业的计量室、对机械

零件、量具、*、夹具、模具、电子元器件、

电路板、冲压件、塑料及橡胶制品进行质量检

测和比对. 三次元测量仪, 二次元测量仪, 影像测量仪, 三次元测量仪, 二次元测量仪, 影像测量仪, 三次元测量仪, 二次元测量仪, 影像测量仪,测量显微镜，测量投影仪

市面上*代投影仪、第二代影像测量仪，mega 将1,2代

整合升级为第三代 「工具测绘显微仪」无论视觉清晰度、

测量精准度、绘统多功能、价格大众化，让你物超所值三次元测量仪, 二次元测量仪, 影像测量仪, 三次元测量仪, 二次元测量仪, 影像测量仪, 三次元测量仪, 二次元测量仪, 影像测量仪,测量显微镜，测量投影仪

■规格表

　　　　　　　　　　　　　　　　　　　　说 明

项 目　　　　　　　　　　　　　　　　　tim-3525

本体结构　　　　　　　　　　　　　　　　钢性铝合金一体铸造

x、y坐标行程mm　　　　　　　　　　　　 350x250

z轴坐标行程mm　　　　　　　　　　　　　 200（光栅尺选配）150

x、y轴直线导轨　　　　　　　　　　　　　高精度v型线性直线滑轨

承载工件重量　　　　　　　　　　　　　　　15kg 10kg

ccd影像拮取　　　　　　　　　　　　　　1/3寸高分辨率彩色摄影机

光学zoom镜头　　　　　　　　　　　　 　0.7x-4.5x (定位倍率)

电子放大倍率　　　　　　　　　　　　　 　n款50-320x、c款28-175x

测量工作距离　　　　　　　　　　　　　　　　90mm

金相目镜　　　　　　　　　　　　　　　　　　wf10x,din/18mm内带十字线目镜

xyz轴光栅尺分辨率　　　　　　　　　　　　　0.001mm (1μm)

线性精度　　　　　　　　　　　　　　　　　　(3+l/100) μm

重复性精度　　　　　　　　　　　　　　　　　4 μm

xy推力轴承　　　　　　　　　　　　　　　　　高精度无牙螺母镀络轴承钢

表面照明　　　　　　　　　　　　　　　　　　四区段可调环形高亮度led冷光源

轮廓照明　　　　　　　　　　　　　　　　　　可调环形led白灯

计算机硬件　　　　　　　　　　　　　　　　　p4,2.8/80g/512mb(选配件)

十字线自动寻边器　　　　　　　　　　　　　　三种线型8种色彩（n款）

彩色显示器　　　　　　　　　　　　　　　　　15吋lcd或crt显示器 (选配件)

主机体尺寸mm　　　　　　　　　　　　　　　 558x350x774 　420x350x686

主机体重量kg　　　　　　　　　　　　　　　　 85　 45　 35

电源供应器　　　　　　　　　　　　　　　　　　ac90～264v 50/60hz

c款式配置　　　　　　　　　　　　2.5d实用型测量软件、光栅尺读取卡、影像拮取卡

n款式配置　　　　　　　　　　　　　　　　　　lcd多功能液晶数据处理器

保固期　　　　　　　　　　　　　　　　　　　　一年
