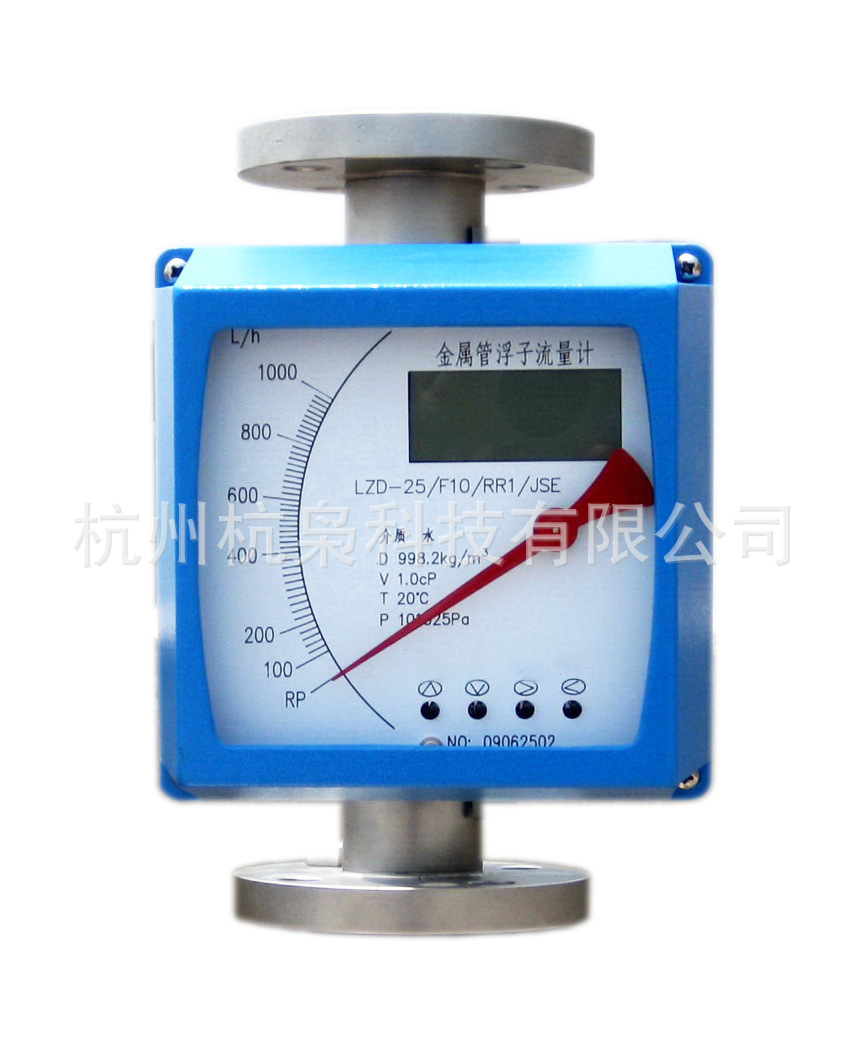

杭枭科技 LZDE金属转子流量计
 LZDE金属转子流量计,是变面积式流量计的一种 , 在一根由下向上扩大的垂直锥管中 , 圆形横截面的浮子的重力是由液体动力承受的 , 浮子可以在锥管内自由地上升和下降。在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。一般分为玻璃和金属转子流量计。金属转子流量计是工业上zui常用的，对于小管径腐蚀性介质通常用玻璃材质，由于玻璃材质的本身易碎性，关键的控制点也有用全钛材等贵重金属为材质的转子流量计

转子流量计是基于浮子位置测量的一种变面积流量仪表.采用全金属结构,Modular概念设计,其压损小,量程比大(10:1),安装维护方便,可广泛用于复杂,恶劣环境及各种介质条件的流量测量与过程控制中
工作原理
金属转子流量计由两个部件组成，转子流量计一件是从下向上逐渐扩大的锥形管；转子流量计另一件是置于锥形管中且可以沿管的中心线上下自由移动的转子。转子流量计当测量流体的流量时，被测流体从锥形管下端流入，流体的流动冲击着转子，并对它产生一个作用力（这个力的大小随流量大小而变化）；当流量足够大时，所产生的作用力将转子托起，并使之升高。同时，被测流体流经转子与锥形管壁间的环形断面，从上端流出。当被测流 体流动时对转子的作用力，正好等于转子在流体中的重量时（称为显示重量），转子受力处于平衡状态而停留在某一高度。分析表明；转子在锥形管中的位置高度，与所通过的流量有着相互对应的关系。因此，观测转子在锥形管中的位置高度，就可以求得相应的流量值。
为了使转子在在锥形管的中心线上下移动时不碰到管壁，通常采用两种方法：一种是在转子中心装有一根导向芯棒，以保持转子在锥形管的中心线作上下运动，另一种是在转子圆盘边缘开有一道道斜槽，当流体自下而上流过转子时，一面绕过转子，同时又穿过斜槽产生一反推力，使转子绕中心线不停地旋转，就可保持转子在工作时不致碰到管壁。转子流量计的转子材料可用不锈钢、铝、青铜等制成。
主要技术参数

（1）基本

测量范围：水（20℃） 2.5-150000L/h

空气（20℃，0.1013MPa）0.07-4000Nm3/h

量程比：10：1

精度：1.5/2.5

工作压力：≤6.4MPa

工作温度：-40 ～ 350℃（氟塑料衬里-10 ～ 80℃）

环境温度：-20 ～ 80℃

介质粘度：DN15≤5mPa.S

DN25 ～ DN150≤250mPa.S

管体材质：1Cr18Ni9Ti,316L,内衬PTEF等

过程连接：法兰，或按用户提供

蒸汽佳套头：法兰，DN15/PN1.6，或按用户提供

（2）远传装置

①GD 5W1-1角位移变送器

基本误差：1.5%F.S

输出信号：4-20MA

负载阻抗：350Ω

电源电压：24VDC

环境温度：-30 ～ 80℃

出线口：M20 × 1.5

防爆标志：ExibIICT4

②GD E-HD变送器

电源影响：<0.1%(不含数字分辨率[70μA)

负载影响：<0.1%(不含数字分辨率[70μA)

电流损耗：4 ～ 21.6mA，相对于测量值的0%

负载阻抗：0 ～ 800

工作电压：12.8 ～ 30VCD

二线制Rext[KΩ]=（供电电源[V]-12.7）/22mA

输出信号：4 ～ 20mA

环境温度：-25 ～ 80℃

出线口：M20 × 1.5

防爆标志：ExibIICT6

测量范围：水（20℃） 2.5-150000L/h、空气（20℃，0.1013MPa）0.07-4000Nm3/h

量程比：10：1

精度：1.5/2.5

工作压力：≤6.4MPa

工作温度：-40 ～ 350℃（氟塑料衬里-10 ～ 80℃）

环境温度：-20 ～ 80℃

介质粘度：DN15≤5mPa.S、DN25 ～ DN150≤250mPa.S

管体材质：1Cr18Ni9Ti,316L,内衬PTEF等

过程连接：法兰，或按用户提供

蒸汽佳套头：法兰，DN15/PN1.6，或按用户提供
