QGX型起重机起升高度限制器 珊琪电子

  QGX型起重机起升高度限制器由卷筒轴带动蜗杆蜗轮转动，在蜗轮轴上的凸轮亦随之转动，转到某一位置时，凸轮的凸缘部分与限位开关接触，使限位开关动作，切断上升或下降动力源，使吊具停止在极限位置上。QGX型起重机起升高度限制器设有四到六个限位开关，可根据用户需要自行设定。一般可以对上升和下降各设两道保护，即报警限位和保护限位。

技术参数

1、工作环境温度： -35℃至+60℃；

2、限位开关额定电压：380V；

3、限位开关额定电流：10A；

4、额定起升高度：

QGX-A型：卷筒有效工作圈数0到40圈；

QGX-B型：卷筒有效工作圈数0到80圈；

QGX-C型：卷筒有效工作圈数0到120圈；

5、限位开头：四到六个可调节限位位置的限位开关。

图片说明

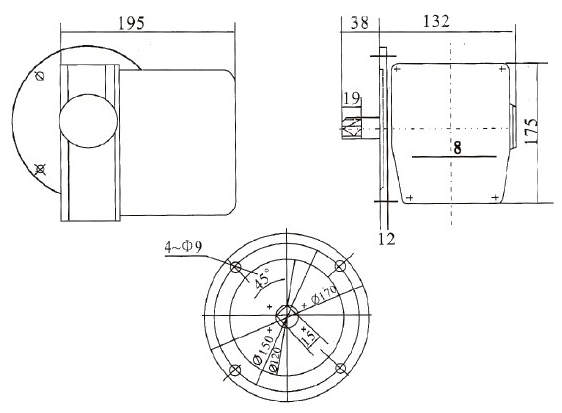

QGX起升高度限位器尺寸图

选用说明

1、QGX-A型适用于5T～250T起重机标准系列或非标卷筒工圈数在0～40圈以内的起升机构上。

2、QGX-B型适用于5T～250T起重机标准系列或非标卷筒工圈数在0～80圈以内的起升机构上。

3、QGX-C型适用于5T～250T起重机标准系列或非标卷筒工圈数在0～120圈以内的起升机构上。

4、特殊规格定做。
