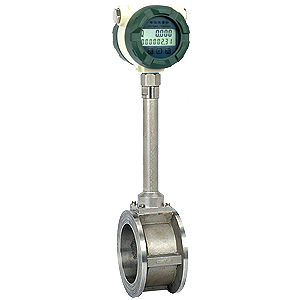

WT-LU 涡街流量计

具体成交价以合同协议为准

公司名称 江苏威腾自控设备有限公司
品牌
型号 WT-LU
产地
厂商性质 经销商
更新时间 2016/12/27 16:30:34
访问次数 341

产品标签

涡街流量计一体化涡街流量计智能涡街流量计

在线交流发送询价查看电话同类产品

联系我们时请说明是化工仪器网上看到的信息，谢谢!

索取相关资料

公司介绍 主营产品

江苏威腾自控设备有限公司是一家专业从事仪表研究、开发、生产、销售、服务为一体的*。主营产品：温度变送器,压力变送器,流量积算仪,椭圆齿轮流量计,电线电缆

企业拥有雄厚的技术力量、*的生产设备，科学合理的生产工艺，健全的质保体系，为产品的高标准提供了有力的保障。企业生产的标准校验装置、电磁流量计、涡街流量计、孔板流量计、金属管转子流量计、精密数字压力计、物位计、压力表、隔膜压力表、不锈钢压力表、热电阻、热电偶、双金属温度计、压力变送器、差压变送器、静高压变送器、无纸记录仪、电接点压力表、一体化温度变送器、导纳料位仪、智能压力校验仪、电线电缆、桥架等产品在石化、电力、冶金以及国防等行业的自动化控制中得到了广泛的应用。代理的德国KROHNE、横河EJA等我厂产品也为国内各行业提供了大量技术*、可靠实用的测量控制仪表，深受用户欢迎。我们本着质量*，服务*，诚信*的宗旨。愿与客户携手，与科技同行，以全新的营销策略，走向更广阔的市场。

展开

双金属温度计,温度变送器，差压变送器，电磁流量计，涡街流量计，投入式液位变送器，椭圆齿轮流量计，铠装热电偶，耐磨热电阻，磁翻板液位计，数显表，热工仪表校验仪

详细信息 在线询价

涡街流量计

一、特点

WT-LU系列智能涡街流量计,主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受液体密度、压力、温度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能*稳定。
本仪表采用压电应力式传感器，可靠性高,可在－25℃～＋250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较*、理想的流量仪表。

二、工作原理

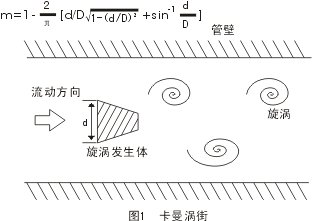

    在流体中设置旋涡发生体（阻流体），从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡曼涡街,如图1所示。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被介质来流的平均速度为U，旋涡发生体迎面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式：
                         f=StU1/d=StU/md
    式中U1－旋涡发生体两侧平均流速，m/s
        St—斯特劳哈尔数
　　     m－旋涡发生体两侧弓形面积与管道横截面面积之比

瞬时体积流量qv为：

式中K－流量计的仪表系数，脉冲数／

（P/

）

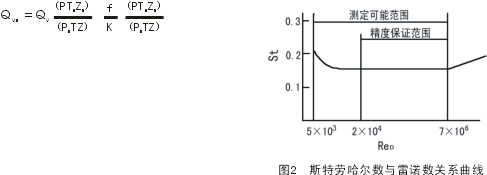

K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见，在Re=2×104～7×106范围内，St可视为常数，这是仪表正常工作范围。当测量气体流量时，HLUG的流量计算式为

式中ＱＶn，ＱＶ－分别为标准状态下（20℃，101.325kPa）和工况下的体积流量，

/h;
      Pn，P－分别为标准状态下和工况下的压力kPa;
      Tn，Ｔ－分别为标准状态下和工况下的热力学温度，Ｋ；
      Zn，Z－分别为标准状态下和工况下气体压缩系数。
    由上式可见，HLUG输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计还是有直接影响的。

三、主要技术参数

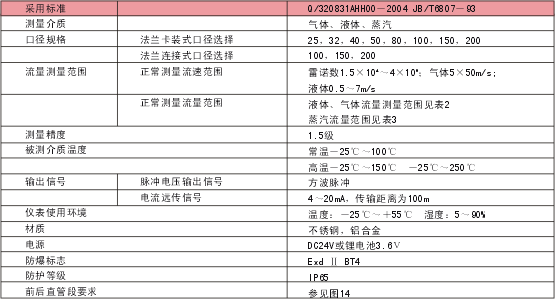

1、主要技术参数（见表1）

表1

2、液体、工况气体流量范围（见表2）

表2

通径DN（mm）	25	32	40	50	65	80	100	150	200
液体（/h）	1～14	1.5～23	2.2～36	5～57	6.3～96	9～145	14～230	32～510	56～900
气体（/h）	12～88	15～145	22.6～230	35～350	60～600	90～900	140～1400	300～3000	550～5500

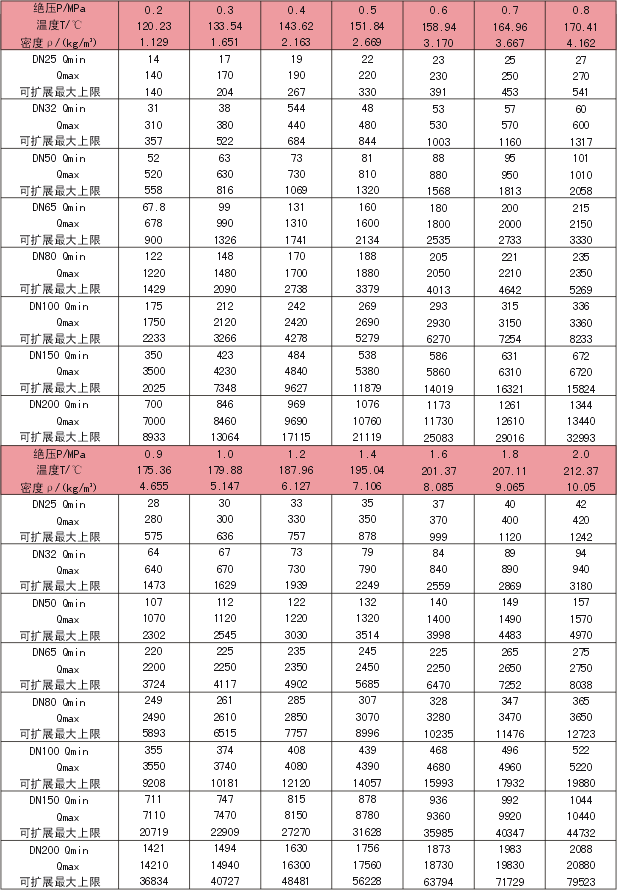

3、饱和水蒸汽质量流量范围（见表3）

表3

单位：（kg/h）

四、结构及尺寸

本系列共有两种连接方式及外形尺寸

法兰卡装式及法兰连接式涡街变送器（1.6MPa）尺寸见表4

卡装式	公称通径 mm	压力等级 MPa	L mm	G	D mm	d 1 mm	N－d2	d mm	b mm	重量 Kg
	公称通径 mm	压力等级 MPa	L mm	常温高温	D mm	d 1 mm	N－d2	d mm	b mm	重量 Kg
	25	2.5～4.0	80	342 500	76	-	-	25	-	7
	32	2.5～4.0	80	342 505	76	-	-	32	-	10
	50	2.5～4.0	80	337 515	86	-	-	50	-	12.5
	65	－	80	345 530	102	-	-	65	-	28
	80	1.6～2.5	100	350 540	112	-	-	80	-	25
	100	1.6～2.5	110	330 550	132	-	-	100	-	35
	150	1.6	140	355 575	203	-	-	150	-	40
	200	1.6	150	380 600	259	-	-	200	-	46
法兰连接式	100	1.6	250	310 530	215	180	8－φ18	100	26	30
	150	1.6	300	335 555	280	240	8－φ23	150	28	34
	200	1.6	320	370 590	335	295	12－φ23	200	30	41

符合GB/T9119—2000的要求。

五、选型及计算

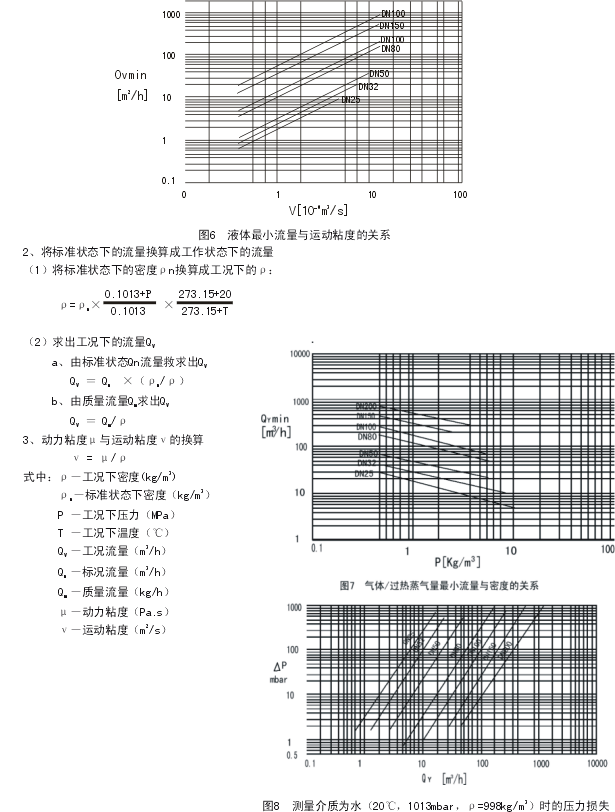

1、流量计的口径应根据zui大使用流量Qv来选择，为了获得尽可能宽的使用流量范围,使用zui大流量应不小于流量计额定zui大流量Qmax的1/2。流量计的线性流量范围对应的雷诺范围2×104～7×106。液体表可根据图6直接查表2选用，而气体表则应计算出工况状态的流量范围后根据图7查表2选用，测量饱和蒸汽查表3。

4、常用气体介质的标准状态下密度（0.101235MPa，20℃）见表5

表5

气体	密度（kg/）	气体	密度（kg/）	气体	密度（kg/）
乙炔	1.083	正丁烷	2.4163	乙烷	1.2500
氨气	0.7080	乙烯	1.1660	甲烷	0.6669
丙烷	1.8332	氖气	0.83914	天然气	0.776
空气	1.2041	氩气	1.6605	二氧化碳	1.829
一氧化碳	1.165	氢气	0.0838	氧气	1.3302
丙稀	1.7459	氮气	1.1646

    5、压力损失
    i、测量液体时的压力损失
    图8是测量水（20℃，1013mbar，ρ=998kg/）的流量时压力损失与流量的关系
    测量密度为ρS的其它液体时，压力损失可按下式计算

△P'－被测液体的压力损失（mbar）
△P－由图8查出的水的压力损失（mbar）

ii、测量气体（过热蒸汽）时压力损失

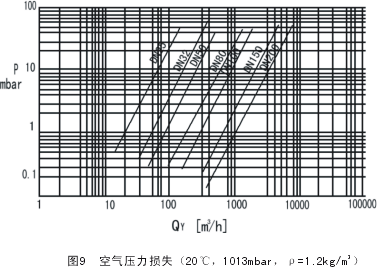

图9是空气（20℃，1013mbar，ρ=1.2kg/）的压力损失。测量密度ρS与空气不同的其它气体，压力损失可按下式计算

△P'－被测介质的压力损失
△P－由图９查出的空气的压力损失

    6、计算实例
    a、液体的计算实例
    液体的计算实例
    液体密度850kg/

，运动粘度2cst（=2×

），zui大流量为50

/h。试确定流量计口径。
1）QV=50

/h，直接查表2，选口径DN50（Qmax=55

/h）。
2）由图6查出粘度2cst对应的zui小线性流量是Qmin=6

/h。
3）按QV=50

/h查图8的△P=460mbar

b、气体的计算实例
温度85℃，工作压力0.5MPa的CO2气体。流量3500N m3/h，试确定流量计口径。
ρn=1.829kg/

2）计算工况流量：QV ＝Qn×（ρn/ρ）＝3500×1.829/8.886=720

/h,查表2选口径DN80（Qmaz=900

/h）
3）zui小流量：ρ=8.886kg/m3时查图7得QVmin=50

/h,转换标况流量：
QNmin=50×（ρ/ρn）=242.9

/h
4）压力损失：按QV=720

/h,查图9得△P=19mbar，
                求△P'=（8.886/1.2）×19=140.7mbar
    c、过热蒸汽测量

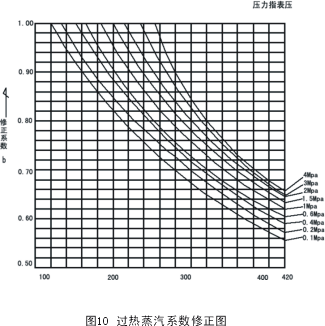

    过热蒸汽测量用饱和蒸汽参数分别乘以图10修正系数即可得出测量过热蒸汽的zui大和zui小流量。
    例：通径φ50mm，压力10kgf/c

,温度为250℃，过热蒸汽的流量范围：从图10中查得a=0.890b=0.840，查饱和蒸汽测量范围表3（对应DN50，1.0MPa），求zui小流量Qmin=0.890×112=99.68kg/hzui大流量Qmax=0.840×1120=940.8kg/h。zui小流量修正系数a

六、选型

代号	通径	流量范围㎡/h
WT-LU-25	DN25	1~10（液体）			25~60（气体）			蒸汽流量请查看说明书，DN300以上*使用插入式
WT-LU-32	DN32	1.5~18（液体）			15~150（气体）
WT-LU-40	DN40	2.2~27（液体）			22.6~150（气体）
WT-LU-50	DN50	4~55（液体）			35~350（气体）
WT-LU-80	DN80	9~135（液体）			90~900（气体）
WT-LU-100	DN100	14~200（液体）			140~1400（气体）
WT-LU-150	DN150	32~480（液体）			300~3000（气体）
WT-LU-200	DN200	56~800（液体）			550~5500（气体）
	代号	功能1
	N	无温压补偿
	Y	有温压补偿
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	RS485通讯接口
			代号	被测介质
			J1	液体
			J2	气体
			J3	蒸汽
				代号		连接方式
				L1		法兰卡装式
				L2		法兰连接式
						代号	功能2
						E1	1.0级
						E2	1.5级
						T1	常温
						T2	高温
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	内部3.6V供电
						D2	DC24V供电
						B1	不锈钢
						B2	碳钢
