WAREX valve DKZ 103H蝶阀用于食品化工
WAREX valve DKZ 103H蝶阀基本信息
蝶阀 103 系列是符合 DIN EN 1092 标准的用于法兰的紧密关闭中间法兰阀。保证绝对密封性符合DIN EN 12266泄漏率A标准。外壳是一体式的，密封套牢固地硫化到接头中。蝶阀适用于固体、液体和气体介质，温度范围为 -40 至 +200 °C。 对于温度高于 200 °C 的热气体，该系列可作为金属密封版本的节流阀提供。
WAREX valve DKZ 103H蝶阀特性
· 免维护设计，无需后续润滑
· 具有高自承载能力的外壳
· 中央安装的流量友好型翻板盘，带有特殊的
· 轴连接，确保两个流动方向的绝对密封性
· 带有横向突出和附加密封条的密封件确保
· 法兰之间的密封，无需额外的法兰密封件
· 提供 -Ex- 版本，用于 0/20 区，包括型式检验
· 轴端和阀头设计用于构建各种驱动选项，接口符合
· DIN/ISO 5211 标准
WAREX valve DKZ 103H蝶阀明细
外壳
硅铝、钢、不锈钢 翻板盘
铸钢、不锈钢、涂层、研磨和抛光
袖口丁腈橡胶、海帕隆、三元乙丙橡胶、FPM、硅胶等 轴 + 插口
不锈钢 1.4571 + 1.4057 +
1.4542
插座
MS， 聚四氟乙烯， 青铜， 聚醚酮
O 形圈
丁腈橡胶、FPM

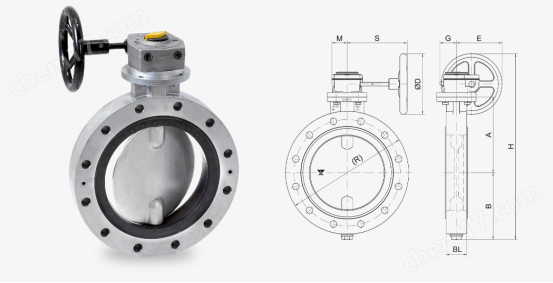

WAREX valve DKZ 103H蝶阀建设
1. 箱
2. 碟片
3. 袖
4. 浪
5. 挡圈
6. O型圈
7. 中间法兰/灯笼
8. 球果
9. 油封
10. O型圈
11. 密封螺钉
12. 端板
WAREX valve DKZ 103H蝶阀规格
带内置手动变速箱的蝶阀。
· 公称直径范围：DN 150 – DN 1200
· 工作温度： – 40°C 至 + 200°C*
· 压差：高达 16 巴*
· 袖带可更换或牢固硫化
WAREX valve DKZ 103H蝶阀用于食品化工
