产品简介
详细介绍
DN150涡轮流量计属于速度式流量计的一种，其工作原理为：流动流体的动力驱使涡轮叶片旋转，其旋转速度与体积流量近似成比例，通过流量计的流体体积示值是以涡轮叶轮转数为基准的。涡轮流量计根据其示值误差计算方法可分为A类涡轮流量计和B类涡轮流量计：使用仪表K系数计算示值误差的为A类，使用累积流量计算示值误差的为B类。
针对这两类涡轮流量计的测量结果分别有不同的不确定度分析方法。
1? A类涡轮流量计测量结果的不确定度分析
1.1? 数学模型
Kij为第i检定点第j次检定的仪表系数，(m3) -1或 L -1；
Nij为第i检定点第j次检定时标准装置测得的被检流量计输出的脉冲数；
Vij为第i检定点第j次检定时标准装置测得的累积体积流量，m3或L；
i 为1，2，…，m，m为检定点数，m≥3；
j 为1，2，…，n，n为检定次数，n≥3。
Ki为检定点平均仪表系数，1/m3或1/L；
n为每个流量检定点的检定次数。
- 不确定度分析
由以上数学模型可知被检流量计仪表系数 的合成相对标准不确定度为：
式中：
ur(Vij)为Vij的相对标准不确定度；
ur(Nij)为Nij的相对标准不确定度；
ur(Kij)为Kij的相对标准不确定度。
1.2.1ur(Kij)
ur(Vij)的主要来源是标准装置，标准装置证书上给出其扩展不确定度Urel（包含因子），故
1.2.2ur(Nij)
ur(Nij)的主要来源是脉冲测量，标准装置测量脉冲数 Ni的大允许误差为±1个脉冲，按均匀分布考虑，故
1.2.3? ur(Kij)
??? ur(Kij)的主要来源是测量重复性，用A类方法评定（贝塞尔公式计算），故
1.2.3计算实例
??? 以一台涡轮流量计为例，在临界流文丘里喷嘴法气体流量标准装置上进行检定，检定4个流量点，每个流量点检定6次，具体检定数据见表1。
（1） ur(Vij)
??? 由校准证书知该临界流文丘里喷嘴法气体流量标准装置扩展不确定度为Urel=0.32%，k=2，故=0.32%/2=0.16%
（2）
（3） ur(Kij)
第1个测量点：ur(Kij)=s (Kij)=0.22%；
第2个测量点：ur(Kij)=s (Kij)=0.06%；
第3个测量点：ur(Kij)= s (Kij)=0.22%；
第4个测量点：ur(Kij)= s (Kij)0.15%；
??? 故被检流量计仪表系数Ki的相对合成标准不确定度为：
第1个测量点：
取包含因子k=2，相对扩展不确定度为：
第1个测量点：
不确定度分析见表2。
2? B类涡轮流量计
2.1 数学模型???
（1）表1涡轮流量计检定记录及计算
序号 | 瞬时体积流量（qv）ij/(m3/h） | 检定时间t/s | 累积体积流量Vij /m3 | 脉冲数Nij | 仪表系数Kij/(m3)-1 | 平均仪表系数 | 重复性 s(Kij)/% |
1 | 69.77 | 30 | 0.5814 | 620.5 | 1067.251 | 1066.401 | 0.22 |
69.82 | 30 | 0.5818 | 621.6 | 1068.408 | |||
69.86 | 30 | 0.5822 | 619.4 | 1063.896 | |||
69.79 | 30 | 0.5816 | 620.8 | 1067.400 | |||
69.85 | 30 | 0.5821 | 621.9 | 1068.373 | |||
69.81 | 30 | 0.5818 | 618.5 | 1063.080 | |||
2 | 210.48 | 30 | 1.7540 | 1883.7 | 1073.945 | 1074.696 | 0.06 |
210.60 | 30 | 1.7550 | 1886.4 | 1074.872 | |||
210.71 | 30 | 1.7559 | 1888.8 | 1075.688 | |||
210.49 | 30 | 1.7541 | 1883.9 | 1073.998 | |||
210.55 | 30 | 1.7546 | 1885.7 | 1074.718 | |||
210.69 | 30 | 1.7558 | 1887.4 | 1074.952 | |||
3 | 401.29 | 30 | 3.3441 | 3616.1 | 1081.337 | 1079.700 | 0.22 |
401.38 | 30 | 3.3448 | 3601.4 | 1076.716 | |||
401.23 | 30 | 3.3436 | 3614.3 | 1080.961 | |||
401.31 | 30 | 3.3443 | 3616.4 | 1081.362 | |||
401.37 | 30 | 3.3448 | 3601.2 | 1076.656 | |||
401.26 | 30 | 3.3438 | 3615.2 | 1081.165 | 1074.082 | 0.15 | |
| 1009.43 | 30 | 8.4119 | 9018.1 | 1072.065 | ||
4 | 1009.24 | 30 | 8.4103 | 9038.7 | 1074.718 | ||
1008.86 | 30 | 8.4072 | 9041.6 | 1075.459 | |||
1009.45 | 30 | 8.4121 | 9018.4 | 1072.075 | |||
1009.22 | 30 | 8.4102 | 9038.2 | 1074.671 | |||
1008.89 | 30 | 8.4074 | 9042.2 | 1075.505 |
表2 不确定度分析一览表
序号 | 符号 | 不确定度来源xi | ai | ki | ur(xi) | ci | uri(y)=|ci| ur(xi) | ucr(Ki) | ur(Ki), k =2 |
第1个测量点 | |||||||||
1 | Vij | 标准装置 | 0.32% | 2 | 0.16% | 1 | 0.16% | 0.29% | 0.58% |
2 | Nij | 脉冲测量 | 0.16% |
| 0.09% | 1 | 0.09% | ||
3 | Kij | 测量重复性 | / | / | 0.22% | 1 | 0.22% | ||
第2个测量点 | |||||||||
1 | Vij | 标准装置 | 0.32% | 2 | 0.16% | 1 | 0.16% | 0.17% | 0.34% |
2 | Nij | 脉冲测量 | 0.05% |
| 0.03% | 1 | 0.03% | ||
3 | Kij | 测量重复性 | / | / | 0.22% | 1 | 0.06% | ||
第3个测量点 | |||||||||
1 | Vij | 标准装置 | 0.32% | 2 | 0.16% | 1 | 0.16% | 0.27% | 0.54% |
2 | Nij | 脉冲测量 | 0.03% |
| 0.02% | 1 | 0.02% | ||
3 | Kij | 测量重复性 | / | / | 0.22% | 1 | 0.22% | ||
第4个测量点 | |||||||||
1 | Vij | 标准装置 | 0.32% | 2 | 0.16% | 1 | 0.16% | 0.22% | 0.44% |
2 | Nij | 脉冲测量 | 0.01% |
| 0.01% | 1 | 0.012% | ||
3 | Kij | 测量重复性 | / | / | 0.22% | 1 | 0.22% | ||
Eij为第i检定点第j次检定被检流量计的相对示值误差，%；
Vij为第i检定点第j次检定时被检流量计显示的累积流量值，m3；
(Vs)ij为第i检定点第j次检定时标准装置换算到流量计处状态的累积流量值，m3。
第i检定点被检流量计的相对示值误差。
2.2? 不确定度分析
??? 由以上数学模型可知被检流量计相对示值误差 Ei的不确定度为
式中：
ur((Vs)ij)为(Vs)ij的相对标准不确定度；
ur(Eij)为Ei的相对标准不确定度。
2.2.1ur((Vs)ij)
?? ur((Vs)ij)的主要来源是标准装置，标准装置证书上给出其扩展不确定度Urel（包含因子），故
3.2.2ur(Eij)
（1）表1涡轮流量计检定记录及计算
序号 | 瞬时体积流量（qv）ij/(m3/h） | 检定时间t/s | 累积体积流量Vij /m3 | 脉冲数Nij | 仪表系数Kij/(m3)-1 | 平均仪表系数 | 重复性 s(Kij)/% |
1 | 69.77 | 30 | 0.5814 | 620.5 | 1067.251 | 1066.401 | 0.22 |
69.82 | 30 | 0.5818 | 621.6 | 1068.408 | |||
69.86 | 30 | 0.5822 | 619.4 | 1063.896 | |||
69.79 | 30 | 0.5816 | 620.8 | 1067.400 | |||
69.85 | 30 | 0.5821 | 621.9 | 1068.373 | |||
69.81 | 30 | 0.5818 | 618.5 | 1063.080 | |||
2 | 210.48 | 30 | 1.7540 | 1883.7 | 1073.945 | 1074.696 | 0.06 |
210.60 | 30 | 1.7550 | 1886.4 | 1074.872 | |||
210.71 | 30 | 1.7559 | 1888.8 | 1075.688 | |||
210.49 | 30 | 1.7541 | 1883.9 | 1073.998 | |||
210.55 | 30 | 1.7546 | 1885.7 | 1074.718 | |||
210.69 | 30 | 1.7558 | 1887.4 | 1074.952 | |||
3 | 401.29 | 30 | 3.3441 | 3616.1 | 1081.337 | 1079.700 | 0.22 |
401.38 | 30 | 3.3448 | 3601.4 | 1076.716 | |||
401.23 | 30 | 3.3436 | 3614.3 | 1080.961 | |||
401.31 | 30 | 3.3443 | 3616.4 | 1081.362 | |||
401.37 | 30 | 3.3448 | 3601.2 | 1076.656 | |||
401.26 | 30 | 3.3438 | 3615.2 | 1081.165 | 1074.082 | 0.15 | |
| 1009.43 | 30 | 8.4119 | 9018.1 | 1072.065 | ||
4 | 1009.24 | 30 | 8.4103 | 9038.7 | 1074.718 | ||
1008.86 | 30 | 8.4072 | 9041.6 | 1075.459 | |||
1009.45 | 30 | 8.4121 | 9018.4 | 1072.075 | |||
1009.22 | 30 | 8.4102 | 9038.2 | 1074.671 | |||
1008.89 | 30 | 8.4074 | 9042.2 | 1075.505 |
表2 不确定度分析一览表
序号 | 符号 | 不确定度来源xi | ai | ki | ur(xi) | ci | uri(y)=|ci| ur(xi) | ucr(Ki) | ur(Ki), k =2 |
第1个测量点 | |||||||||
1 | Vij | 标准装置 | 0.32% | 2 | 0.16% | 1 | 0.16% | 0.29% | 0.58% |
2 | Nij | 脉冲测量 | 0.16% |
| 0.09% | 1 | 0.09% | ||
3 | Kij | 测量重复性 | / | / | 0.22% | 1 | 0.22% | ||
第2个测量点 | |||||||||
1 | Vij | 标准装置 | 0.32% | 2 | 0.16% | 1 | 0.16% | 0.17% | 0.34% |
2 | Nij | 脉冲测量 | 0.05% |
| 0.03% | 1 | 0.03% | ||
3 | Kij | 测量重复性 | / | / | 0.22% | 1 | 0.06% | ||
第3个测量点 | |||||||||
1 | Vij | 标准装置 | 0.32% | 2 | 0.16% | 1 | 0.16% | 0.27% | 0.54% |
2 | Nij | 脉冲测量 | 0.03% |
| 0.02% | 1 | 0.02% | ||
3 | Kij | 测量重复性 | / | / | 0.22% | 1 | 0.22% | ||
第4个测量点 | |||||||||
1 | Vij | 标准装置 | 0.32% | 2 | 0.16% | 1 | 0.16% | 0.22% | 0.44% |
2 | Nij | 脉冲测量 | 0.01% |
| 0.01% | 1 | 0.012% | ||
3 | Kij | 测量重复性 | / | / | 0.22% | 1 | 0.22% | ||
Eij为第i检定点第j次检定被检流量计的相对示值误差，%；
Vij为第i检定点第j次检定时被检流量计显示的累积流量值，m3；
(Vs)ij为第i检定点第j次检定时标准装置换算到流量计处状态的累积流量值，m3。
第i检定点被检流量计的相对示值误差。
2.2? 不确定度分析
??? 由以上数学模型可知被检流量计相对示值误差 Ei的不确定度为
式中：
ur((Vs)ij)为(Vs)ij的相对标准不确定度；
ur(Eij)为Ei的相对标准不确定度。
2.2.1ur((Vs)ij)
?? ur((Vs)ij)的主要来源是标准装置，标准装置证书上给出其扩展不确定度Urel（包含因子），故
3.2.2ur(Eij)
? ur(Eij)的主要来源是测量重复性，用A类方法评定（贝塞尔公式计算），故
3.2.2计算实例
以一台涡轮流量计为例，在临界流文丘里喷嘴法气体流量标准装置上进行检定，检定4个流量点，每个流量点检定3次，具体检定数据见表3。
（1） ur((Vs)ij)
由校准证书知该临界流文丘里喷嘴法气体流量标准装置扩展不确定度为Urel=0.32%，k=2，故
（2） ur(Eij)
第1个测量点：ur(Eij)=s (Eij)=0.02；
第2个测量点：ur(Eij)=s (Eij)=0.01；
第3个测量点：ur(Eij)=s (Eij)=0.02；
第4个测量点：ur(Eij)=s (Eij)=0.02；

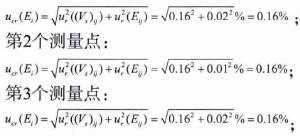

故被检流量计相对示值误差 的相对合成标准不确定度为：第1个测量点：
第4个测量点：
表3涡轮流量计检定记录及计算
序号 | 流量点/(m3/h) | (Vs)ij /m3 | Vij /m3 | Eij/% | Ei/% | s(Eij)/% |
1 | 1596.8 | 26.045 | 26 | -0.17 | -0.18 | 0.02 |
1596.8 | 26.045 | 26 | -0.22 | |||
1596.8 | 26.045 | 26 | -0.17 | |||
2 | 614.52 | 10.022 | 10 | -0.22 | -0.23 | 0.01 |
614.52 | 10.023 | 10 | -0.23 | |||
614.52 | 10.023 | 10 | -0.23 | |||
3 | 308.31 | 5.0284 | 5 | -0.56 | -0.58 | 0.02 |
308.31 | 5.0288 | 5 | -0.57 | |||
308.31 | 5.0288 | 5 | -0.60 | |||
4 | 62.002 | 2.0117 | 2 | -0.58 | -0.56 | 0.02 |
62.002 | 2.0110 | 2 | -0.17 | |||
62.002 | 2.0108 | 2 | -0.20 |
序号 | 符号 | 不确定度来源xi | ai | ki | ur(xi) | ci | uri(y)=|ci| ur(xi) | ucr(Ki) | ur(Ki),k =2 |
第1个测量点 | |||||||||
1 | (Vi)ij | 标准装置 | 0.32% | 2 | 0.16% | 1 | 0.16% | 0.16% | 0.32% |
2 | Eij | 测量重复性 | / | / | 0.02% | 1 | 0.02% | ||
第2个测量点 | |||||||||
1 | (Vi)ij | 标准装置 | 0.32% | 2 | 0.16% | 1 | 0.16% | 0.16% | 0.32% |
2 | Eij | 测量重复性 | / | / | 0.01% | 1 | 0.01% | ||
第3个测量点 | |||||||||
1 | (Vi)ij | 标准装置 | 0.32% | 2 | 0.16% | 1 | 0.16% | 0.16% | 0.32% |
2 | Eij | 测量重复性 | / | / | 0.02% | 1 | 0.02% | ||
第4个测量点 | |||||||||
1 | (Vi)ij | 标准装置 | 0.32% | 2 | 0.16% | 1 | 0.16% | 0.16% | 0.32% |
2 | Eij | 测量重复性 | / | / | 0.02% | 1 | 0.002% | ||
取包含因子k=2，相对扩展不确定度为：
第1个测量点：
DN150涡轮流量计是由电磁感应测量的速度式流量计，流体在配管内流动，驱动叶轮的旋转，将电磁集管检测旋转次数得到的数值换算成流量显示数值。在没有媒体流动的情况下，涡轮流量计无法检测叶轮的旋转，显示值自然为零。
原因1、某一特定情况，如强电磁场干扰时，电磁报头受到干扰会产生错误信号，涡轮流量计会产生虚假读数。这是涡轮流量计不流液体，显示值不为零的原因之一。
原因2、由于配管的振动，叶轮位移，产生读取值。停止振动，读数归零，这种原因比较好分辨。
原因3、难以理解。 因为显示了实际的正确流量值，配管上的阀的阀体松动，配管内的介质没有*关闭。涡轮流量计显示的是一个泄漏的值。这种原因比较难查，需要仔细加以区别。
技术性能：表1
| 仪表口径及连接方式 | 4、6、10、15、20、25、32、40采用螺纹连接 |
| （15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 | |
| 精度等级 | ±0.5%R |
| 量程比 | 1:10；1:15；1:20 |
| 仪表材质 | 304不锈钢、316（L）不锈钢等 |
| 被测介质温度（℃） | -20～＋120℃ |
| 环境条件 | 温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa |
| 输出信号 | 4-20mADC电流信号（LWGY-□C型） |
| 供电电源 | LWGY-□B型：自带锂电池供电（可连续使用3年）；LWGY-□C型：+24VDC |
| 信号传输线 | 2×0.3（二线制） |
| 传输距离 | ≤1000m |
| 信号线接口 | 内螺纹M20×1.5（LWGY-□C型） |
测量范围及工作压力：表2
| 仪表口径（mm） | 正常流量范围（m3/h） | 扩展流量范围（m3/h） | 常规耐受压力（MPa） | 特制耐压等级（MPa）（法兰连接方式） |
| DN 4 | 0.04～0.25 | 0.04～0.4 | 6.3 | 12、16、25 |
| DN 6 | 0.1～0.6 | 0.06～0.6 | 6.3 | 12、16、25 |
| DN 10 | 0.2～1.2 | 0.15～1.5 | 6.3 | 12、16、25 |
| DN 15 | 0.6～6 | 0.4～8 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
| DN 20 | 0.8～8 | 0.45～9 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
| DN 25 | 1～10 | 0.5～10 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
| DN 32 | 1.5～15 | 0.8～15 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
| DN 40 | 2～20 | 1～20 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
| DN 50 | 4～40 | 2～40 | 2.5 | 4.0、6.3、12、16、25 |
| DN 65 | 7～70 | 4～70 | 2.5 | 4.0、6.3、12、16、25 |
| DN 80 | 10～100 | 5～100 | 2.5 | 4.0、6.3、12、16、25 |
| DN 100 | 20～200 | 10～200 | 2.5 | 4.0、6.3、12、16、25 |
| DN 125 | 25～250 | 13～250 | 1.6 | 2.5、4.0 |
| DN 150 | 30～300 | 15～300 | 1.6 | 2.5、4.0 |
| DN 200 | 80～800 | 40～800 | 1.6 | 2.5、4.0 |
