高温中压电磁阀

一、高温中压电磁阀--用途

是间接先导式平衡型电磁阀，具有耐高温、耐腐蚀、而磨损、使用范围广等优点，广泛应用于输送水、轻油、重油、过热蒸汽、腐蚀气体等介质管路中。完成系统中气体、蒸汽、液体、油类等各种介质的自动控制和自动调节。

二、--型号规格说明



三、--结构原理

高温电磁阀系管道连通型，先导式电磁阀，全阀由引导主阀启闭的电磁先导

一、高温中压电磁阀--用途



高温中压电磁阀是间接先导式平衡型电磁阀，具有耐高温、耐腐蚀、而磨损、使用范围广等优点，广泛应用于输送水、轻油、重油、过热蒸汽、腐蚀气体等介质管路中。完成系统中气体、蒸汽、液体、油类等各种介质的自动控制和自动调节。

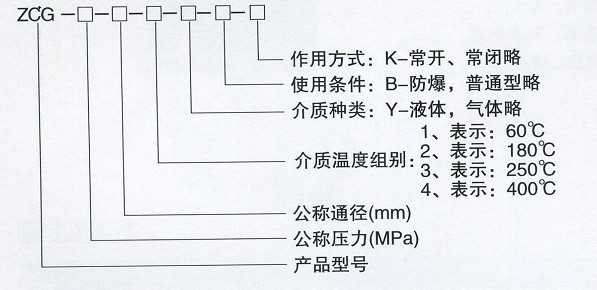

二、--型号规格说明







三、--结构原理



高温电磁阀系管道连通型，先导式电磁阀，全阀由引导主阀启闭的电磁先导阀与控制介质通断的主阀两大部分组成，导阀与主阀腔间有孔道相连通。当电磁先导阀通电后，先导阀动作，形成主阀内主管腔间压差变化，并利用该压差使主阀开启，介质流通（此时主腔压力大背腔压力）。

当电磁先导阀断电后，先导阀关闭，在主弹簧力作用下，主阀塞复位（此时背腔压力大于主腔压力），大阀关闭，介质不再流通。




四、--技术参数



公称通径	20	25	32	40	50	65
公称压力（Mpa）	1.6
工作压差（Mpa）	0.04~1.6
工作介质	蒸汽、油（高温气体、液体）
介质温度（℃）	-40~350
环境温度（℃）	-40~60
环境温度（℃）	95±3%
额定电压（V）	Ac220
功率（VA）	45
绝缘等级	H级
工作频率	连续
额定流量系数（KV）	5.4	9	15	18	28	40
泄露量（ml/min）	1.5		3.0	30	45	60

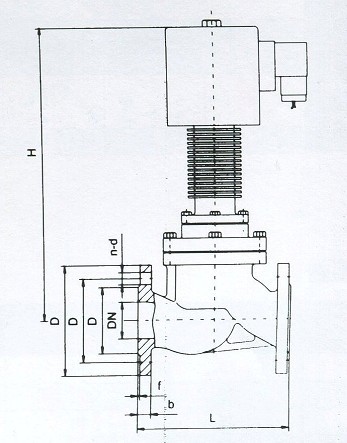

五、--安装尺寸





DN	H	D	D1	D2	n-d	f	b	L
10	465	90	60	41	4-φ14	2	14	130
15	465	95	65	46	4-φ14	2	14	130
20	465	105	75	56	4-φ14	2	16	150
25	465	115	85	65	4-φ14	3	16	160
32	475	140	100	76	4-φ18	3	18	180
40	490	150	110	84	4-φ18	3	18	200
50	505	165	125	99	4-φ18	3	20	230
65	525	185	145	118	8-φ18	3	22	290
80	535	200	160	132	8-φ18	3	24	310
100	565	235	190	156	8-φ22	3	24	350
125	580	270	184	184	8-φ26	3	26	400
150	605	300	211	211	8-φ26	3	28	480





 六、--安装须知



1、在安装电磁阀前：（1）请阅读本说明书，并核对电磁阀型号和规格；（2）冲洗管道。

2、电磁阀安装方向：介质流通方向应与阀体上箭头方向*；电磁线圈部分应竖直向上。

3、不要将本阀安装于管道低凹处，以免因蒸汽凝结水，杂质等沉积在阀内而妨碍动作。

4、本阀不可在爆炸危险场合使用。

5、电磁阀安装处应留有一定空间，以便散热及日常保养与定期保养。
